Снятие
Установить автомобиль на рабочее место, отсоединить клемму провода "массы" от аккумуляторной батареи, открыть дверь и опустить в нижнее положение опускное стекло.
Отвернуть винт 3, рисунок 5-1, крепления ручки 4 задней двери внутренней; отсоединить от ручки тяги замка, снять ручку.

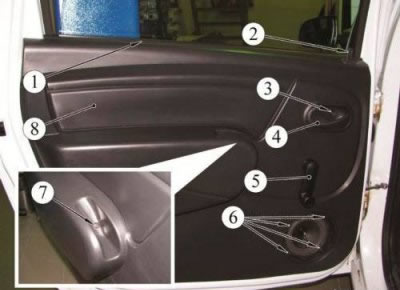

Рисунок 5-1 - Крепление обивки задней двери: 1 - уплотнитель стекла горизонтальный; 2 - кнопка блокировки замка двери; 3 - винт крепления ручки задней двери внутренней; 4 - ручка задней двери внутренняя; 5 - ручка стеклоподъемника; 6 - винт самонарезающий крепления громкоговорителя акустической системы; 7 - винт самонарезающий крепления обивки двери; 8 - обивка задней двери
Отвернуть винт самонарезающий 7 крепления обивки двери на подлокотнике.
Снять облицовки и отвернуть четыре винта самонарезающих 6 крепления громкоговорителя акустической системы, отсоединить колодку жгута проводов и снять громкоговоритель.

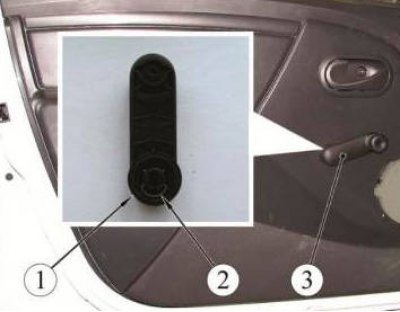

Отвести от обивки двери чехол 1 , ручки стеклоподъемника, извлечь фиксирующую скобу 2, снять ручку 3.
Преодолевая сопротивление держателей отсоединить обивку 8, рисунок 5-1, от двери, вывести из отверстия обивки кнопку 2 блокировки замка.
Снять уплотнители 1.
Временно установить ручку стеклоподъемника, приподнять стекло, извлечь уплотнитель из направляющей 1, рисунок 5-3.
Отвернуть болты 2, снять направляющую 1 опускного стекла.
Установить стекло в такое положение, чтобы болты крепления стекла к ползуну стеклоподъемника установились напротив технологических отверстий панели двери.
Придерживая стекло отвернуть два болта 1, рисунок 5-2, крепления обоймы стекла к ползуну стеклоподъемника.

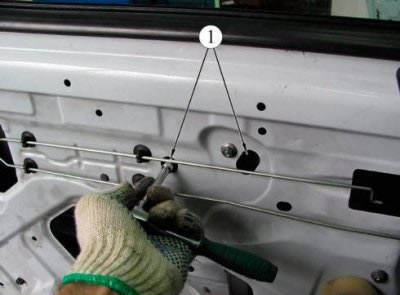

Рисунок 5-2 - Крепление стекла задней двери к ползуну стеклоподъемни ка: 1 - болт крепления стекла задней двери к ползуну стеклоподъемника
Извлечь стекло из полости двери.
Отвернуть четыре гайки 3, рисунок 5-3, крепления стеклоподъемника к двери и извлечь его через проем во внутренней панели двери (головка сменная 10, вороток).

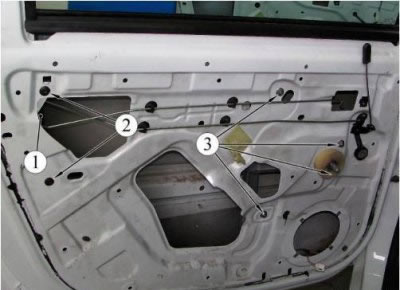

Рисунок 5-3 - Крепление стеклоподъемника: 1 - направляющая стекла задней двери; 2 - болт крепления направляющей стекла задней двери; 3 - гайки крепления стеклоподъемника
Отвернуть две гайки 1, рисунок 5-4, снять ручку наружную 2, отсоединив от нее тяги замка двери (ключ гаечный "на 10").

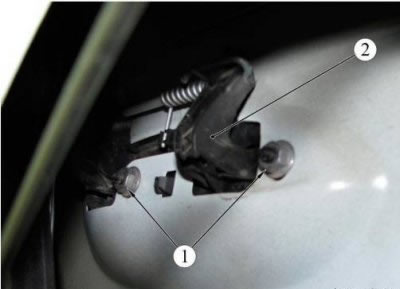

Рисунок 5-4 - Крепление ручки наружной: 1 - гайка крепления ручки наружной; 2 - ручка наружная передней двери
Отсоединить от замка тяги, отвернуть три болта 1, рисунок 5-5, крепления замка двери, снять замок 2 задней двери (отвертка Torx Т30).

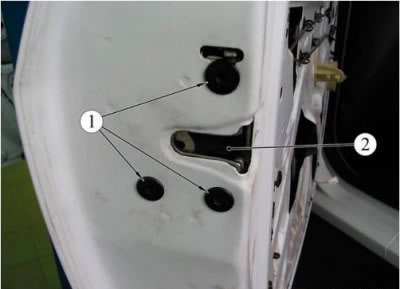

Рисунок 5-5 - Крепление замка задней двери: 1 - болт крепления замка задней двери; 2 - замок задней двери
Преодолевая сопротивление держателей снять молдинг 3 (см. рисунок 4-9) задней двери.
Отвернуть две гайки 3, рисунок 5-6, крепления ограничителя 2 к двери (головка сменная 10, вороток).
Извлечь из двери защитный чехол 4 жгута проводов и жгут проводов.
Отвернуть четыре гайки 1 крепления двери к петле, снять заднюю дверь (операцию выполнять с помощником) (ключ гаечный 13).

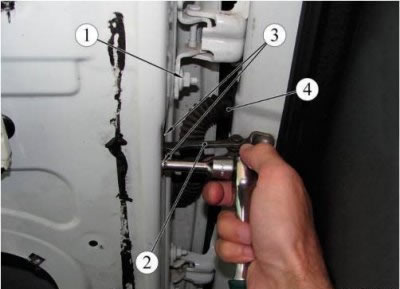

Рисунок 5-6 - Крепление задней двери: 1 - гайка крепления двери к петле; 2 - ограничитель открывания двери; 3 - гайка крепления ограничителя к двери; 4 - защитный чехол жгута проводов
Установка

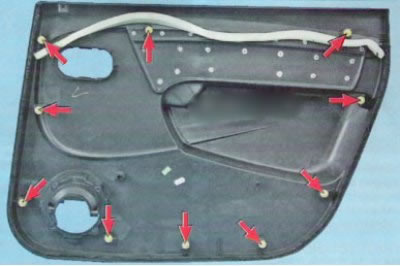

Расположение фиксаторов крепления обивки левой задней двери (вид с внутренней стороны)
Установку узлов и деталей выполнять в порядке, обратном снятию, при этом:
- смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петель (смазка ЦИАТИМ- 201, норма расхода - 5 г);
- перед установкой обивки подсоединить клемму провода "массы" к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери, временно установить ручку стеклоподъемника, проверить работу стеклоподъемника, поднять опускное стекло вверх;
- при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;
- обеспечить равномерность зазора между дверью и сопрягаемыми панелями кузова.
