Внимание. Для предотвращения повреждения рулевого механизма при снятии внутренних шарниров рулевых тяг обязательно использовать приспособление Dir. 1306-01. Приспособление устанавливается с левой стороны рулевого механизма и фиксирует угловое положение рейки относительно корпуса рулевого механизма. Перед установкой приспособления на рулевой механизм предварительно снять левый защитный чехол .
Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять переднее колесо.
Снять наружный наконечник рулевой тяги.
Снять чехол защитный внутреннего шарнира рулевой тяги.
Разблокировать рулевое колесо.
Установить приспособление 3, рисунок 10-1, для фиксации рейки 2 рулевого механизма (приспособление Dir. 1306-01).
Вывернуть из торца рейки рулевого механизма внутренний шарнир и снять его в сборе с рулевой тягой (головка сменная 21, вороток, приспособление Dir. 1305-010).

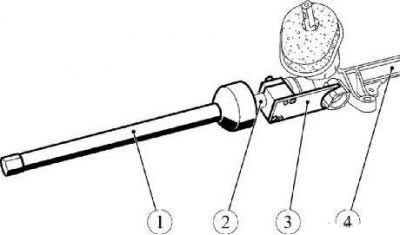

Рисунок 10-1 - Снятие рулевой тяги с внутренним шарниром в сборе: 1 - приспособление Dir. 1305-010; 2 - рейка рулевого механизма; 3 - приспособление Dir. 1306-01; 4 - рулевой механизм
Установка
Нанести на резьбовую поверхность внутреннего шарнира высокопрочный контровочный состав (высокопрочный контровочный состав, номер для запчастей 77 11 230 112).
Ввернуть внутренний шарнир в сборе с рулевой тягой в резьбовое отверстие рейки рулевого механизма. Момент затяжки шарнира 80 Н·м (8,0 кгс·м) (головка сменная 21, вороток, ключ моментный, приспособление Dir. 1305-010).
Снять приспособление Dir. 1306-01 для фиксации рейки рулевого механизма.
Нанести силиконсодержащую смазку на рейку рулевого механизма и внутренний шарнир рулевой тяги (силиконсодержащая смазка, номер для запчастей 77 11 236 168).
Установить чехол защитный внутреннего шарнира рулевой тяги.
Установить наружный наконечник рулевой тяги.
Установить переднее колесо.
Проверить и при необходимости отрегулировать углы установки колес.
