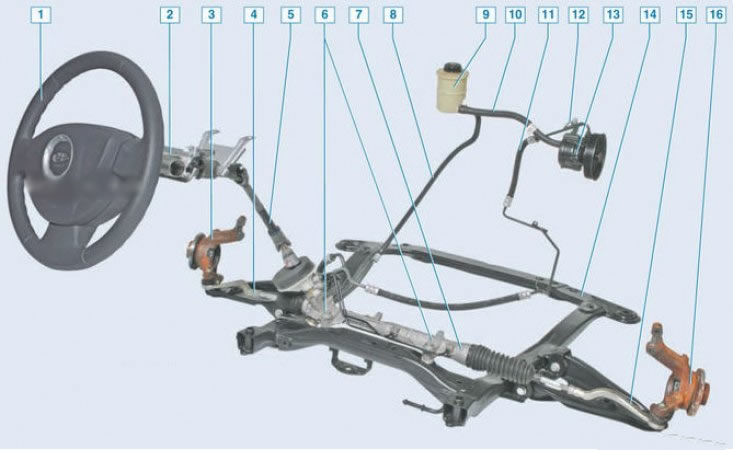

Рулевое управление с гидроусилителем: 1 – руль; 2 – рулевая колонка; 3 – лев. поворотный кулак со ступицей; 4 – лев. наконечник рулевой тяги; 5 – промежуточный вал; 6 – болты крепления рулевого механизма к подрамнику; 7 – картер рулевого механизма; 8 – сливной контур гидроусилителя; 9 – бачок жидкости гидроусилителя рулевого управления; 10 – наполнительный контур гидроусилителя; 11 – нагнетательный контур гидроусилителя; 12 – датчик давления жидкости гидроусилителя; 13 – насос гидроусилителя; 14 – подрамник; 15 – пр. наконечник рулевой тяги; 16 – пр. поворотный кулак со ступицей
Автомобиль оборудован регулируемой по углу наклона травмобезопасной рулевой колонкой и рулевым механизмом типа шестерня-рейка. В зависимости от комплектации автомобиль может быть оснащен гидроусилителем рулевого управления.

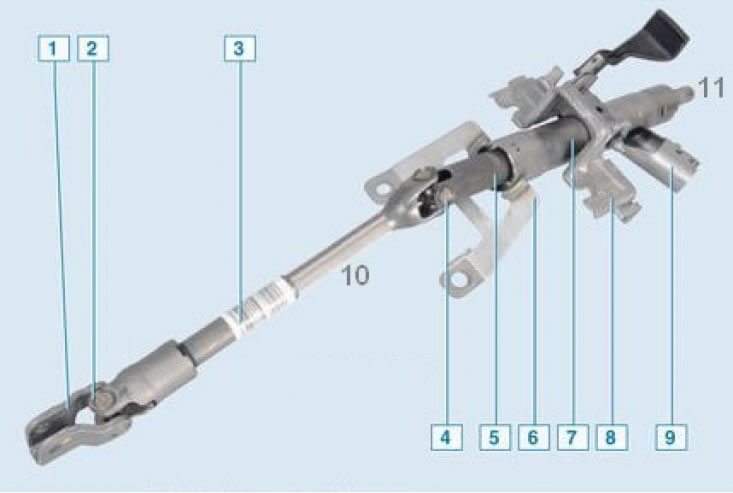

Рулевая колонка: 1 - муфта соединительная; 2 - нижний карданный шарнир промежуточного вала; 3 - наружная часть промежуточного вала; 4 - верхний карданный шарнир промежуточного вала; 5 - рулевой вал; 6 - нижний кронштейн крепления рулевой колонки; 7 - рулевая колонка; 8 - механизм регулировки положения рулевой колонки; 9 - выключатель (замок) зажигания; 10 - внутренняя часть промежуточного вала; 11 - шлицевый наконечник рулевого вала

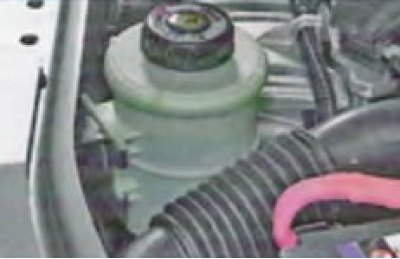

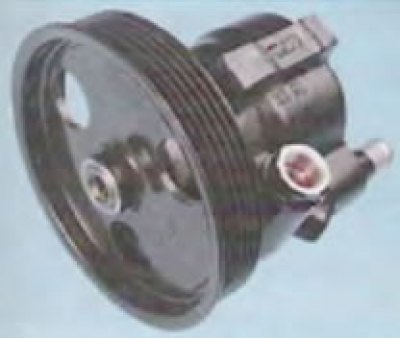

Гидроусилитель рулевого управления состоит из гидронасоса, рулевого механизма с гидроусилителем, трубопроводов низкого и высокого давления и бачка насоса гидроусилителя. Насос гидроусилителя установлен на кронштейн крепления вспомогательных агрегатов, приводится в действие ремнем привода вспомогательных агрегатов.
 |  |
Рулевой механизм установлен на подрамник передней подвески в нижней задней части моторного отсека.
Рулевой привод состоит из двух горизонтальных рулевых тяг и рычагов на поворотных кулаках. Длина каждой тяги рулевой трапеции регулируется вращением тяги в наружном наконечнике и фиксируется контргайкой.

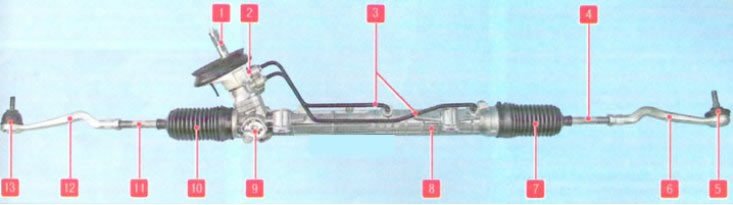

Рулевой механизм: 1 - вал-шестерня рулевого механизма; 2 - распределительный клапанный механизм; 3 - трубопроводы подачи рабочей жидкости; 4,11 - рулевые тяги; 5,13 - шаровые шарниры наружных наконечников рулевых тяг; 6, 12 - наружные наконечники рулевых тяг; 7,10 - защитные чехлы тяг; 8 - картер рулевого механизма, объединённенный с гидроцилиндром; 9 - резьбовой упор рейки

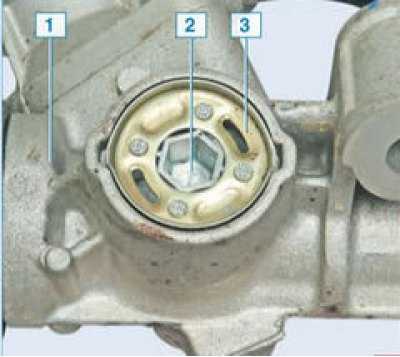

Регулировочная пробка 2 зафиксирована на картере рулевого механизма 1 с помощью стопорной шайбы 3, которая приклепана к пробке. Буртик шайбы в двух местах вдавлен в пазы картера.

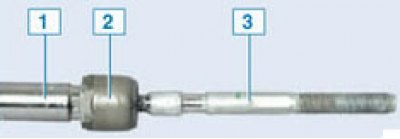

Рулевая тяга в сборе с рейкой рулевого механизма: 1 – рейка; 2 – шаровой шарнир тяги; 3 – рулевая тяга
