Снятие
Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание.
Снять насос гидроусилителя рулевого управления.

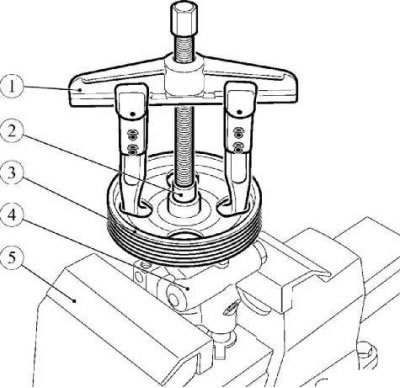

Рисунок 15-1 - Снятие шкива насоса гидроусилителя рулевого управления: 1 - универсальный двухзахватный съемник; 2 - упор технологический наружным диаметром 17 мм; 3 - шкив; 4 - насос гидроусилителя рулевого управления; 5 - тиски слесарные с алюминиевыми губками
Установить насос 4, рисунок 15-1, гидроусилителя в тиски 5 шкивом вверх (тиски слесарные с алюминиевыми губками).
Установить на вал насоса гидроусилителя рулевого управления упор 2 (упор технологический наружным диаметром 17 мм).
Установить в окна шкива насоса универсальный раздвижной двухзахватный съемник 1 и снять шкив 3 (съемник типа 71 13 00 01 ф. "Stahlwille").
Установка

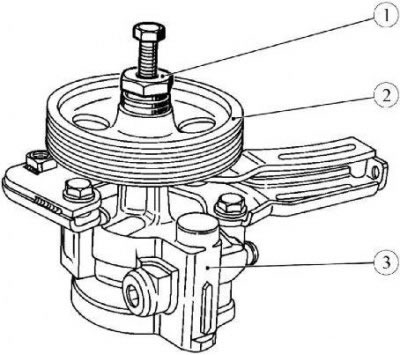

Рисунок 15-2 - Напрессовка шкива насоса гидроусилителя рулевого управления: 1 - приспособление для напрессовки шкива Dir. 1083-01; 2 - шкив; 3 - насос гидроусилителя рулевого управления
Рисунок 15-3 - Установочный размер шкива насоса гидроусилителя рулевого управления: X - установочный размер, X = 25,4 ± 0,4 мм
Напрессовать шкив на вал насоса гидроусилителя рулевого управления, обеспечив установочный размер X = 25,4 ± 0,4 мм, как показано на рисунке 15-3. Перед напрессовкой смазать посадочную поверхность шкива и резьбовую поверхность силового винта приспособления для напрессовки шкива (приспособление для напрессовки шкива Dir. 1083-01, ключ кольцевой 21, ключ кольцевой 16, штангенциркуль).
Установить насос гидроусилителя рулевого управления.
