Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").
Снять декоративные накладки 1 и 4, рисунок 5-1, преодолев усилие фиксаторов.

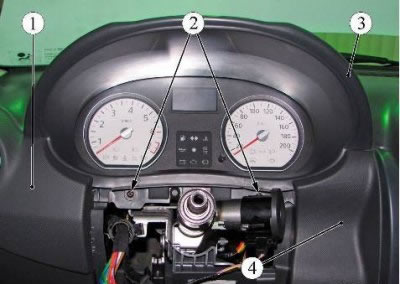

Рисунок 5-1 - Снятие козырька комбинации приборов: 1 - левая накладка; 2 - винт крепления козырька комбинации приборов; 3 - козырек комбинации приборов; 4 - правая накладка
Отвернуть два винта 2 крепления козырька комбинации приборов и снять козырек 3, преодолев усилие фиксаторов (насадка сменная Torx Т20, отвертка).
Отвернуть четыре винта 1, рисунок 5-2, крепления комбинации приборов и извлечь комбинацию приборов из панели приборов (насадка сменная Torx Т20, отвертка).

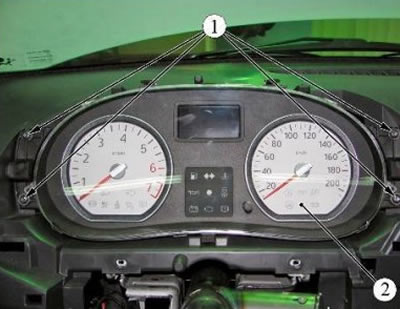

Рисунок 5-2 - Снятие комбинации приборов: 1 - винт крепления комбинации приборов; 2 - комбинация приборов
Отсоединить две колодки 1, рисунок 5-3, жгута проводов панели приборов от комбинации 2 приборов.

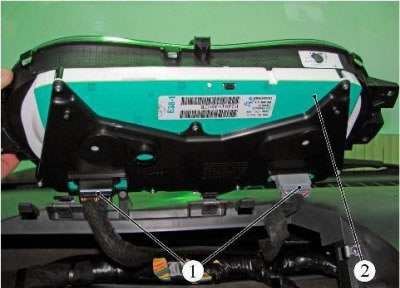

Рисунок 5-3 - Отсоединение колодок жгутов проводов: 1 - колодка жгута проводов панели приборов; 2 - комбинация приборов
Установка
Установку комбинации панели приборов выполнять в порядке обратном снятию.
