Общий вид снизу

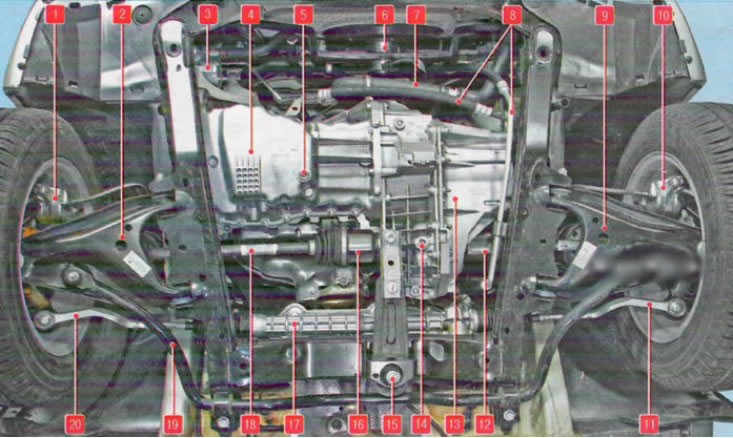

Расположение основных узлов и агрегатов автомобиля с двигателем К4М (вид снизу спереди, центральный брызговик двигателя снят): 1, 10 - тормозные механизмы передних колес; 2,9 - рычаги передней подвески; 3 - насос гидроусилителя рулевого управления; 4 - масляный картер двигателя; 5 - пробка отверстия для слива масла из двигателя; б - электродвигатель вентилятора системы охлаждения; 7 - шланг к радиатору системы охлаждения; 8 - трубопровод гидроусилителя рулевого управления; 11,20 - наконечники рулевых тяг; 12,16 - внутренние шарниры валов привода колес; 13 - коробка передач; 14 - пробка отверстия для слива масла из коробки передач; 15 - задняя опора подвески силового агрегата; 17 - рулевой механизм; 18 - вал привода правого переднего колеса; 19 - штанга стабилизатора поперечной устойчивости передней подвески

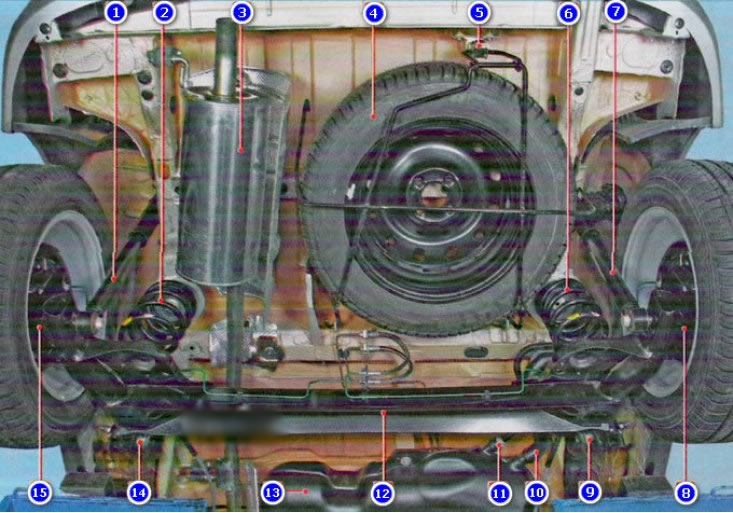

Расположение узлов автомобиля (вид снизу сзади): 1, 7 - амортизаторы задние; 2, 6 - пружины задней подвески; 3 - основной глушитель; 4 - запаска; 5 - держатель запаси; 8, 15 - тормозные механизмы задние; 9, 14 - шарниры рычагов задней подвески; 10 - наливная труба топливного бака; 11 - воздухоотводящая трубка наливной трубы; 12 - балка задней подвески; 13 - топливный бак
