Разборка топливного модуля показана здесь.

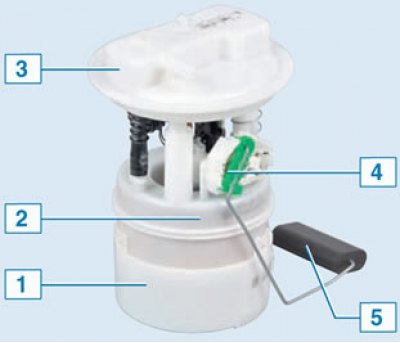

Топливный модуль: 1 – стакан; 2 – топливный фильтр; 3 – крышка модуля; 4 – датчик указателя уровня топлива; 5 – поплавок
Когда менять бензонасос
Поводом для замены бензонасоса, помимо его полного отказа, обычно является изменившееся поведение автомобиля.
Наиболее характерные признаки выхода насоса из строя:
- частичная потеря мощности;
- неадекватная реакция на «газ»;
- нестабильная работа мотора на миниальных оборотах холостого хода;
- изменение тональности работы мотора;
- шум в топливном баке;
- неуверенный пуск двигателя.
Во всех этих случаях виноват, как правило, механический износ деталей электробензонасоса или подгорание его контактов. Иногда просто загрязняется топливный фильтр на входе. Его можно промыть, а лучше приобрести новый и заменить. Для проведения этих операция необходимо снять топливный модуль.
Снятие
Установить автомобиль на рабочее место и затормозить стояночным тормозом.
Для автомобилей с кузовом "универсал"

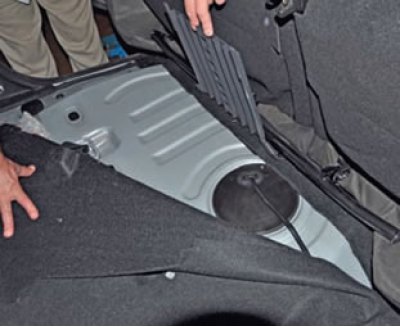

Наклонить вперед задний ряд сидений (для 5-ти местной комплектации) или средний ряд (для 7-ми местной комплектации).
Поднять крышку и поднять обивку пола.
Для автомобилей с кузовом "фургон"
Снять облицовку средней стойки с правой стороны.
Снять правую часть перегородки кузова.
Снять правую переднюю часть пола грузового отделения.
Операции для всех комплектаций автомобилей

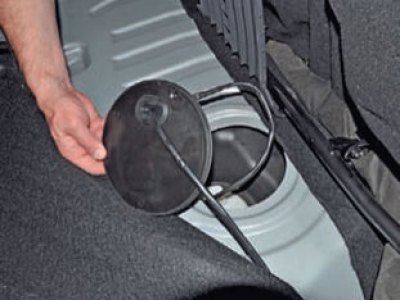

Снять крышку 1, рисунок 11-26, люка электробензонасоса.

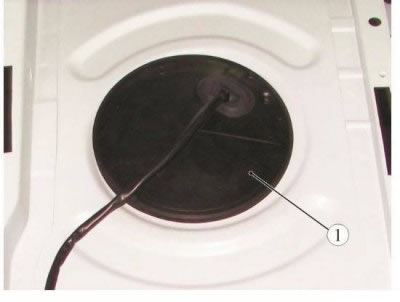

Рисунок 11-26 - Снятие крышки люка электробензонасоса.
Отжав отвёрткой фиксатор...

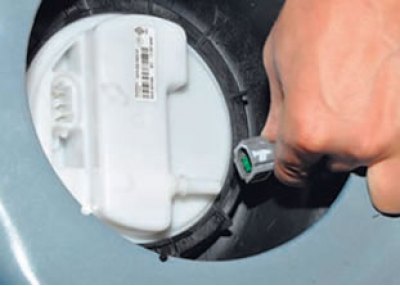

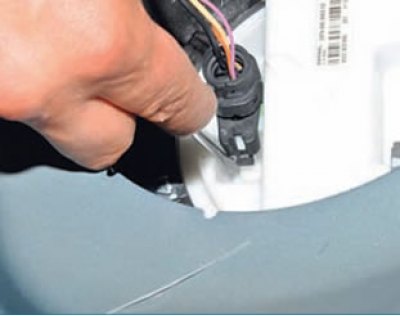

... отсоединить колодку 1, рисунок 11-27, жгута проводов заднего от модуля 2 электробензонасоса.

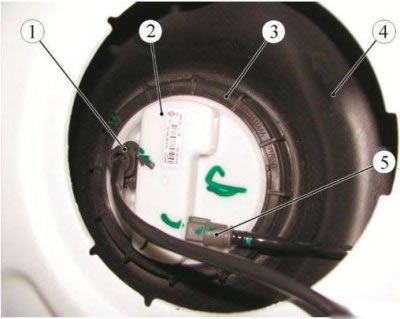

Рисунок 11-27 - Снятие модуля электробензонасоса: 1 - колодка жгута проводов заднего к модулю электробензонасоса; 2 - модуль электробензонасоса; 3 - гайка крепления модуля электробензонасоса; 4 - бак топливный; 5 - трубка топливного трубопровода
Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. "СовПлим"). Выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).
Нажать на пружинные фиксаторы соединителя трубки 5 топливного трубопровода и движением вдоль оси штуцера отсоединить трубку от модуля электробензонасоса.
Повернуть гайку 3 (прижимное кольцо) крепления модуля бензонасоса против часовой стрелки (приспособление Mot. 1397 или ключ 67.78129704 L для снятия и установки прижимного кольца модуля электробензонасоса).

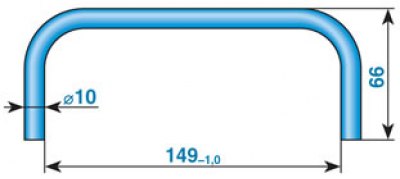

Чертёж простого приспособления для отворачивания и заворачивания прижимного кольца модуля бензонасоса

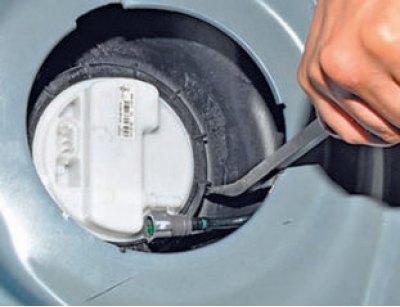

Если приспособления не имеется, то отворачиваем с помощью подходящего инструмента, например монтажной лопаткой. Упираясь в пазы в панели пола кузова, толкаем поочерёдно в разные рёбра по окружности прижимного кольца. (тоже самое нужно сделать при сборке)

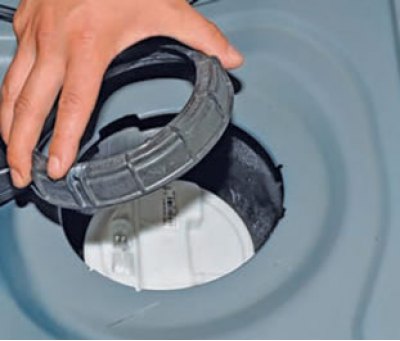

Снять гайку.

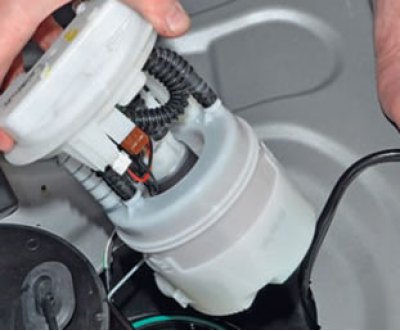

снять модуль электробензонасоса, выводя поплавок датчика указателя уровня топлива из бака.

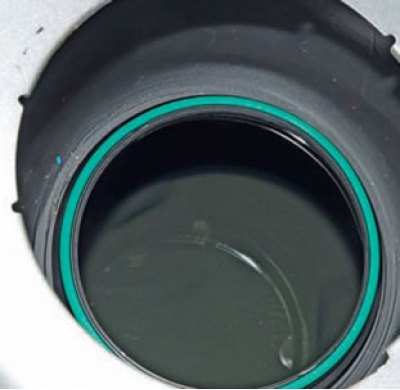

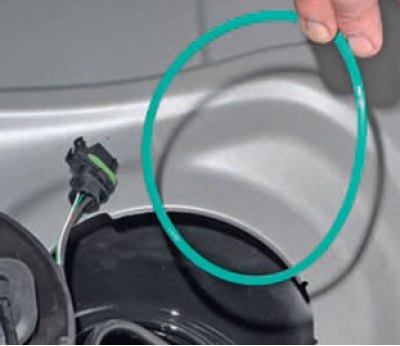

Снять уплотнительное кольцо.
Закройте отверстие в топливном баке плотной бумагой или полиэтиленом.
Разборка топливного модуля для замены насоса, фильтра, или датчика показана здесь.
Установка
Примечание: По регламенту, уплотнительное кольцо и гайка крепления электробензонасоса подлежат замене.
Установить новое уплотнительное кольцо в канавку на топливном баке.
Установить модуль электробензонасоса в топливный бак, совместив метки 1 и 3, рисунок 11-28.

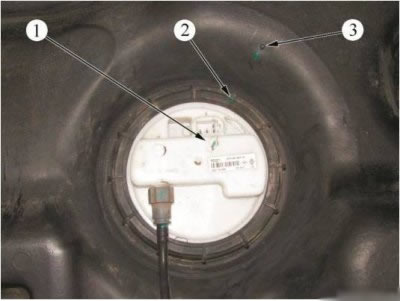

Рисунок 11-28 - Метки для установки модуля электробензонасоса: 1 - метка на корпусе модуля электробензонасоса; 2 - метка на корпусе гайки крепления модуля электробензонасоса; 3 - метка на корпусе топливного бака
Установить новую гайку крепления модуля электробензонасоса и, нажимая рукой на модуль электробензонасоса (чтобы предотвратить выпадение уплотнительного кольца), навернуть ее по часовой стрелке вручную на топливный бак.
Установить приспособление для затяжки гайки и затянуть гайку крепления модуля электробензонасоса до положения, при котором метка 2 на гайке окажется напротив метки 3 на топливном баке (приспособление Mot. 1397 или ключ 67.7812-9704 L для снятия и установки прижимного кольца модуля электробензонасоса).
Присоединить трубку 5, рисунок 11-27, к модулю 2 электробензонасоса движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубки.
Присоединить колодку 1 жгута проводов заднего к модулю электробензонасоса.

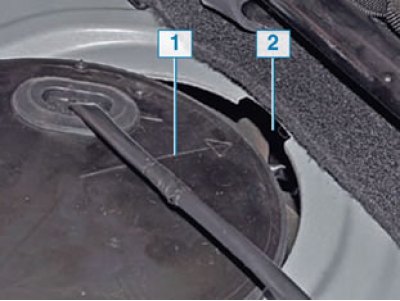

Установить крышку люка электробензонасоса так, чтобы стрелка 1 на крышке расположилась напротив паза 2 в панели пола кузова.
Дальнейшую установку проводить в порядке обратном снятию.
Присоединить клемму "массы" к аккумулятору.
