Снятие
Установить автомобиль на двухстоечный подъемник и затормозить стояночным тормозом.
Для автомобилей с кузовом "универсал"
Наклонить вперед задний ряд сидений (для 5-ти местной комплектации) или средний ряд (для 7-ми местной комплектации).
Отсоединить и поднять обивку пола.
Снять крышку люка электробензонасоса.
Отсоединить колодку 1, рисунок 11-29, жгута проводов заднего от модуля 2 электробензонасоса.

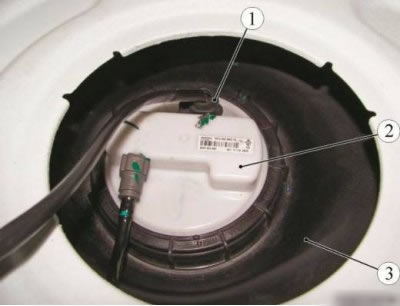

Рисунок 11-29 - Отсоединение колодки жгута проводов заднего от модуля электробензонасоса: 1 - колодка жгута проводов заднего к модулю электробензонасоса; 2 - модуль электробензонасоса; 3 - топливный бак
Установить крышку люка электробензонасоса.
Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. "СовПлим"). Выключить зажигание.
Отсоединить клемму провода "массы" от аккумуляторной батареи.
Максимально удалить топливо из топливного бака. При откачке топлива принять меры по исключению его утечки (насос кистевой, емкость технологическая).
Снять правое заднее колесо.
Отвернуть гайку 1, рисунок 11-30, и отсоединить провод 2 "массы" от кузова под аркой заднего правого колеса (головка сменная 10, удлинитель, вороток).
Отвернуть гайку 3 крепления наливной горловины 4 топливного бака к кузову.

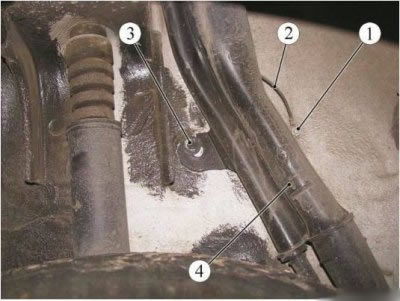

Рисунок 11-30 - Отсоединение наливной горловины топливного бака: 1 - гайка крепления провода "массы"; 2 - провод "массы"; 3 - гайка крепления наливной горловины топливного бака; 4 - наливная горловина топливного бака
Отсоединить от кронштейна крепления колодку диагностического датчика кислорода (см. выше).
Снять держатели 1, рисунок 11-31, теплозащитного экрана (отвертка плоская, отвертка крестообразная).

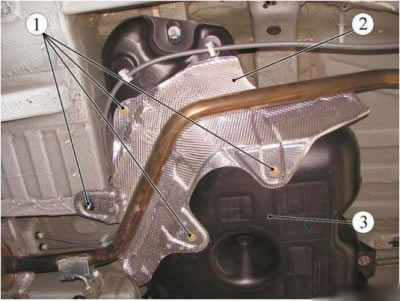

Рисунок 11-31 - Снятие теплозащитного экрана топливного бака: 1 - держатель; 2 - теплозащитный экран топливного бака; 3 - топливный бак
Снять теплозащитный экран 2 топливного бака.
Для автомобилей с двигателем К7М
Снять защиту картера двигателя.
Операции для всех комплектаций автомобилей
Отсоединить систему выпуска отработавших газов от выпускного коллектора и кузова автомобиля.
Сместить переднюю часть системы выпуска отработавших газов влево и закрепить на левом рычаге передней подвески.
Отвернуть болты 1, рисунок 11-32, крепления наливной горловины 2 топливного бака к кузову (отвертка с насадкой Torx Т20).

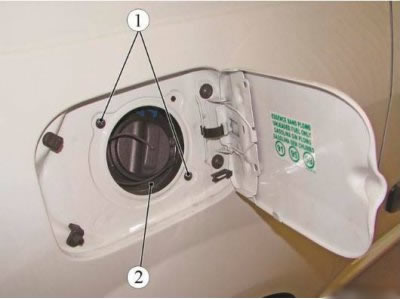

Рисунок 11-32 - Отсоединение наливной горловины топливного бака: 1 - болт; 2 - наливная горловина топливного бака
Нажать на пружинные фиксаторы соединителей трубок 1 и 2, рисунок 11-33, и движением вдоль оси штуцеров отсоединить трубки от топливного бака 3.
Внимание. Для автомобилей фургон предотвратить выброс топлива при отсоединении топливного трубки 2, так как давление в топливного магистрали сохраняется.

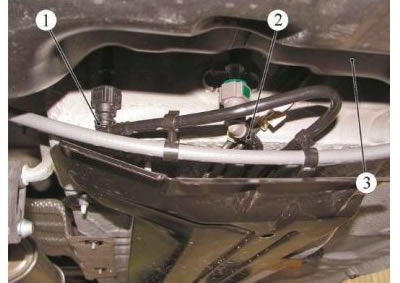

Рисунок 11-33 - Отсоединение трубок от топливного бака: 1 - трубка улавливания паров топлива; 2 - трубка топливная; 3 - топливный бак
Отсоединить тросы 1, рисунок 11-34, стояночного тормоза от держателей на кузове и топливном баке.

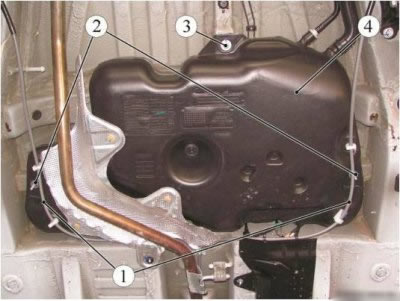

Рисунок 11-34 - Снятие топливного бака: 1 - трос стояночного тормоза; 2 - гайка крепления топливного бака; 3 - болт крепления топливного бака; 4 - топливный бак
Отвернуть две гайки 2 и два болта 3 крепления топливного бака (головка сменная 13, удлинитель, вороток).
Для автомобилей с кузовом "фургон"
Опустить топливный бак 4 и отсоединить колодку жгута проводов от модуля электробензонасоса. Операцию выполнять с помощником.
Операции для всех комплектаций автомобилей
Снять топливный бак. Операцию выполнять с помощником.
Установка
Поднять топливный бак 4, рисунок 11-34, и присоединить колодку жгута проводов к модулю электробензонасоса. Операцию выполнять с помощником.
Установить топливный бак. Операцию выполнять с помощником.
Установить гайки 2 и болты 3 крепления топливного бака. Моменты затяжки:
- гайка крепления топливного бака 21 Н·м (2,1 кгс·м);
- болт крепления топливного бака 21 Н·м (2,1 кгс·м) (головка сменная 13, удлинитель, вороток, ключ моментный).
Присоединить трубки 1 и 2, рисунок 11-33, к топливному баку 3 движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубок.
Закрепить тросы 2, рисунок 11-34, стояночного тормоза в держателях на кузове и топливном баке.
Установить систему выпуска отработавших газов.
Присоединить к кронштейну крепления колодку диагностического датчика кислорода (см. выше).
Присоединить колодку жгута проводов к колодке диагностического датчика кислорода (см. выше).
Установить болты 1, рисунок 11-32, крепления наливной горловины 2 топливного бака к кузову (отвертка с насадкой Torx Т20).
Присоединить провод 2, рисунок 11-30, "массы" к кузову под аркой правого заднего колеса. Момент затяжки гайки 1 крепления провода "массы" к кузову 8 Н·м (0,8 кгс·м) (головка сменная 10, удлинитель, вороток, ключ моментный).
Завернуть гайку 3 крепления наливной горловины 4 топливного бака к кузову. Момент затяжки гайки крепления наливной горловины к кузову 4 Н·м (0,4 кгс·м) (головка сменная 10, удлинитель, вороток).
Для автомобилей с двигателем К7М
Установить защиту картера двигателя.
Операции для всех комплектаций автомобилей
Установить теплозащитный экран 2, рисунок 11-31, топливного бака и закрепить держателями 1 теплозащитного экрана.
Установить правое заднее колесо.
Присоединить клемму провода "массы" к аккумуляторной батарее.
