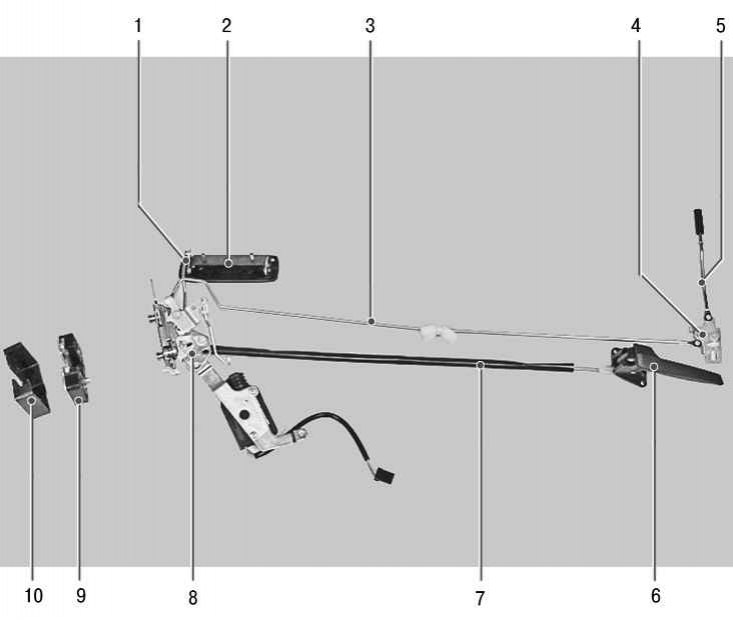

Рис. 11.3. Замок, тяги привода и ручки задней двери: 1 – тяга наружной ручки; 2 – наружная ручка; 3 – промежуточная тяга блокировки замка; 4 – промежуточный рычаг блокировки замка; 5 – тяга кнопки блокировки замка; 6 – внутренняя ручка; 7 – тяга внутренней ручки; 8 – внутренний замок; 9 – наружный замок; 10 – накладка наружного замка
Замок, тяги привода и ручки задней двери показаны на рис. 11.3.
Вам потребуются: ключ «на 8», отвертки с плоским и крестообразным лезвием, пассатижи.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите обивку задней двери (см. «Снятие и установка обивки задней двери»).

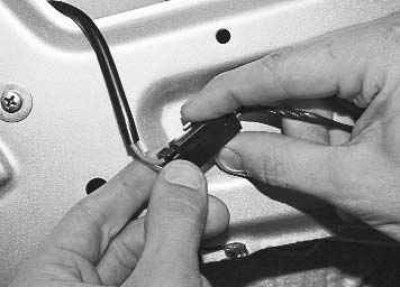

3. Сожмите фиксатор колодки…

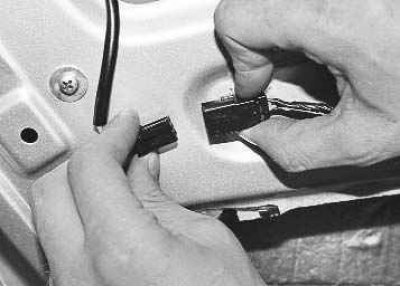

4. …и разъедините колодку жгута проводов моторедуктора блокировки замка двери.
5. Выверните три винта крепления внутренней ручки двери.

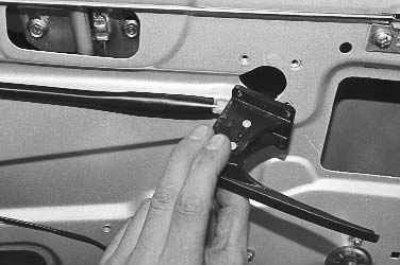

6. Отведите ручку от внутренней панели двери.

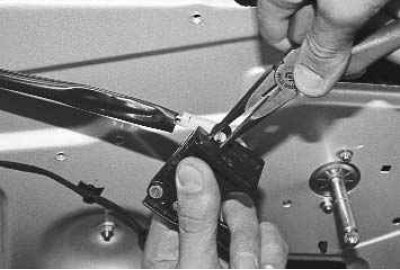

7. Сожмите фиксатор наконечника тяги привода…

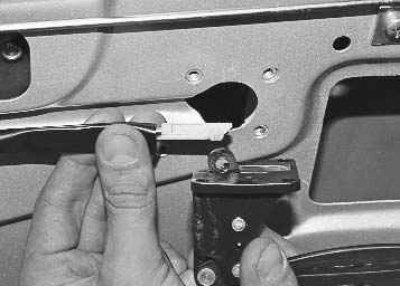

8. …и отсоедините наконечник тяги от внутренней ручки замка.

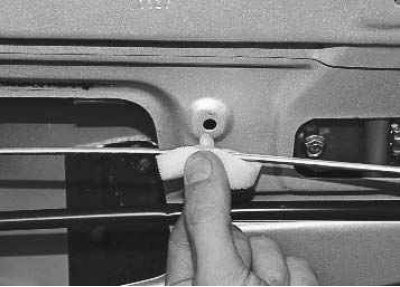

9. Поддев отверткой, отсоедините от двери держатель промежуточной тяги блокировки замка.

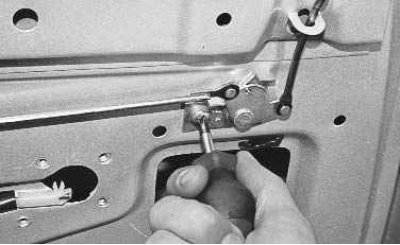

10. Выверните винт крепления промежуточного рычага блокировки замка.

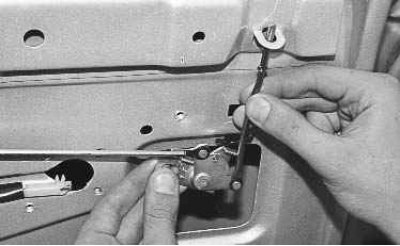

11. Опустите промежуточный рычаг вниз и выведите тягу кнопки блокировки замка из отверстия кронштейна.

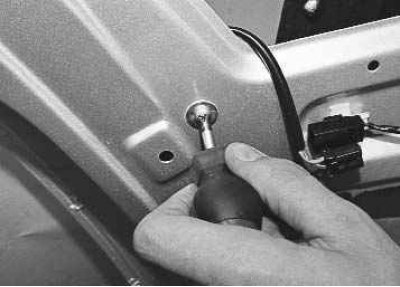

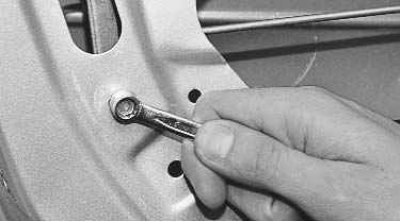

12. Выверните болт крепления направляющей стекла…

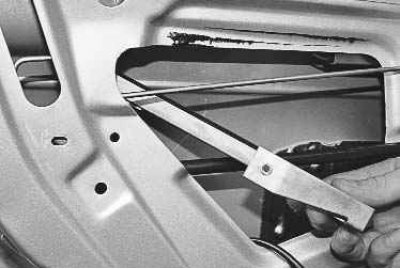

13. …и выньте направляющую из двери.

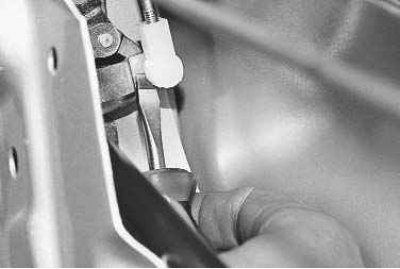

14. Подденьте отверткой наконечник тяги наружной ручки и отсоедините тягу от рычага замка.
15. Снимите накладку наружного замка двери.

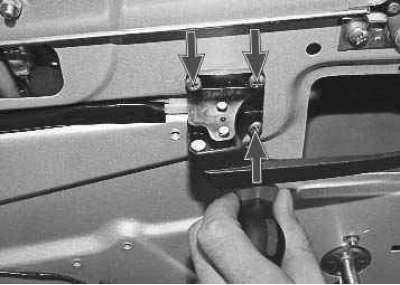

16. Выверните два винта крепления наружного замка…

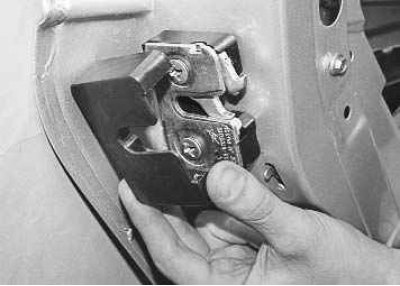

17. …и снимите замок.
18. Выверните винт крепления внутреннего замка...

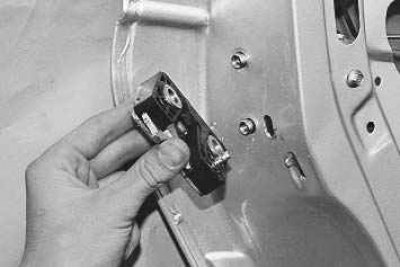

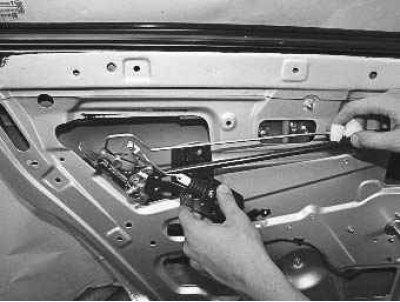

19. …и снимите внутренний замок с тягами блокировки и внутренней ручки.
20. Установите замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок аналогично регулировке замка передней двери (см. «Регулировка замка передней двери»).
