Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик ввернут в корпус термостата и соединен с ЭБУ. При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 10.5).
ЭБУ рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое.

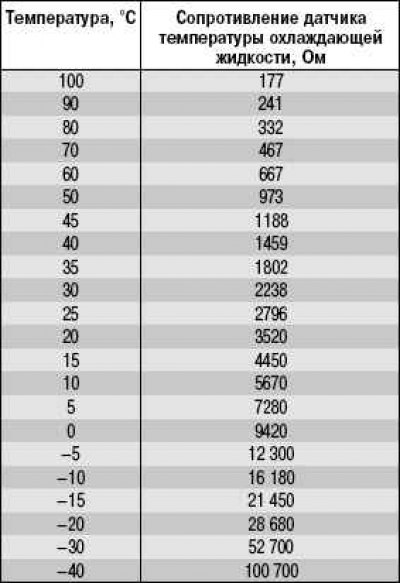

Таблица 10.5. Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры
Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет ЭБУ.
Для замены датчика вам потребуется ключ «на 19».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

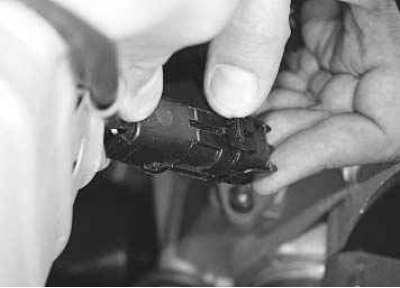

2. Частично слейте охлаждающую жидкость из радиатора.
3. Для удобства работы снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
4. Отожмите пластмассовый фиксатор...

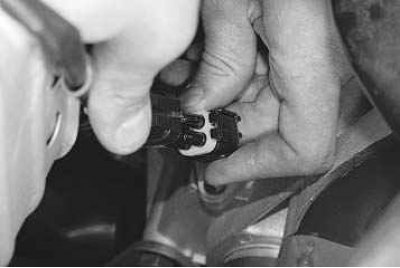

5. ...и отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.

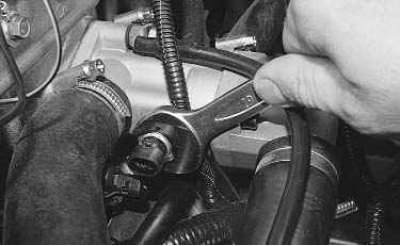

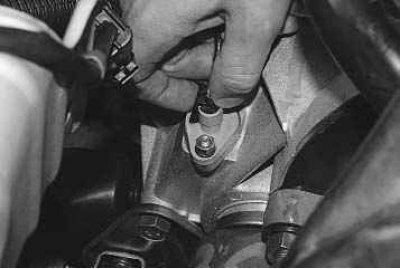

6. Ослабьте ключом затяжку датчика...

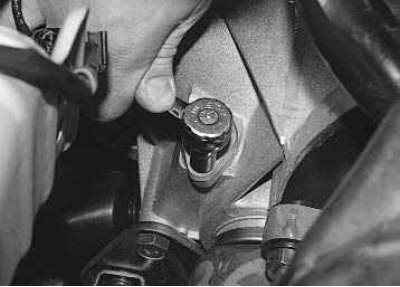

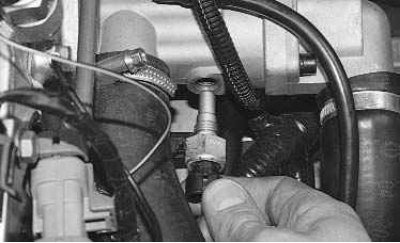

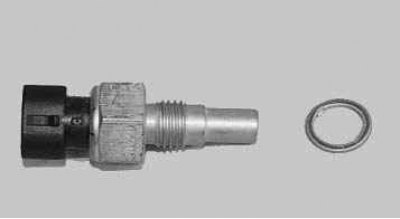

7. ...и выверните его из корпуса термостата.

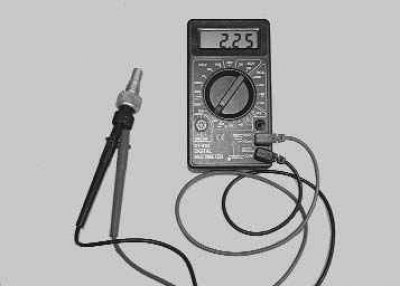

8. Остудите датчик до температуры окружающего воздуха. Подсоедините тестер в режиме омметра к выводам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с табл. 10.5. При отклонении сопротивления от нормы замените датчик.

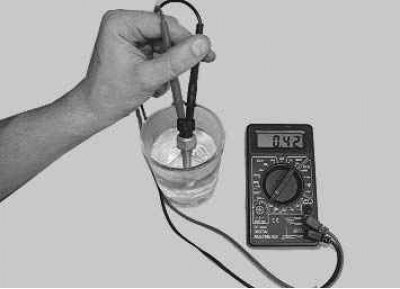

9. Для измерения сопротивления на выводах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в табл. 10.5.
10. Установите датчик в порядке, обратном снятию.
11. Залейте охлаждающую жидкость.

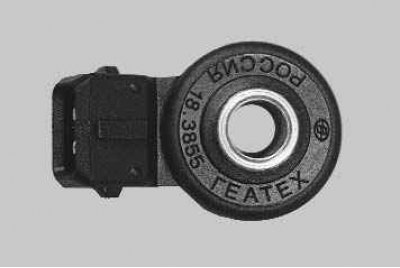

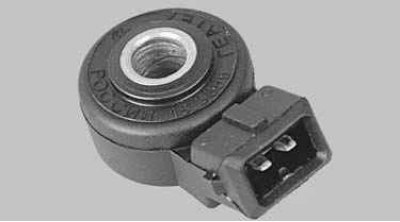

Датчик детонации, прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
Чувствительным элементом датчика является пьезокристаллическая пластинка. При возникновении детонации на выходе датчика генерируются импульсы напряжения, которые увеличиваются с повышением интенсивности детонационных ударов. ЭБУ по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.
Для замены датчика вам потребуется ключ «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

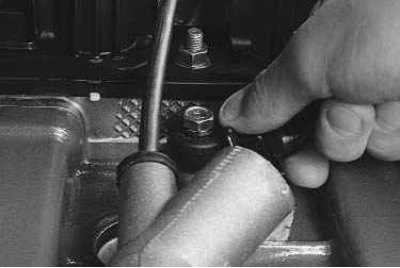

2. Нажмите на металлический фиксатор колодки жгута проводов...
3. ...и отсоедините колодку от датчика детонации. Для наглядности шланг вентиляции картерных газов снят.
4. Ослабьте ключом затяжку болта крепления датчика детонации...
5. ...и, вывернув рукой болт, снимите его вместе с датчиком детонации.
Примечание. Обратите внимание на маркировку датчика, чтобы для замены приобрести аналогичный датчик детонации.
6. Установите датчик в обратном порядке, ввернув болт его крепления и затянув моментом 10,4–24,2 Н·м.

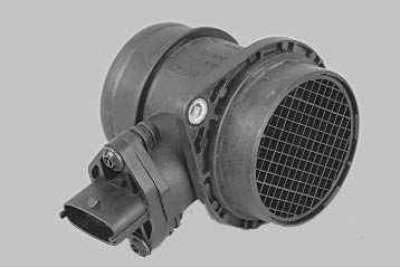

Датчик массового расхода воздуха (ДМРВ) расположен между воздушным фильтром и воздухоподводящем рукавом.
Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.
В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является термистор, установленный в потоке воздуха. При низкой температуре сопротивление датчика высокое, а при высокой температуре — низкое (табл. 10.6).

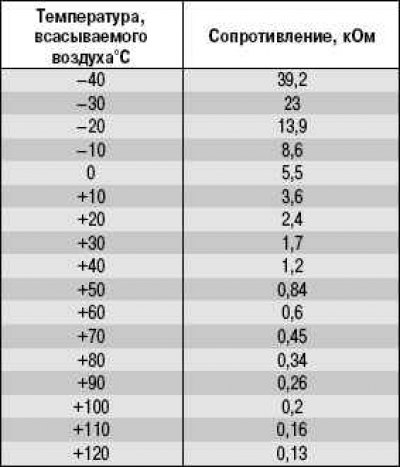

Таблица 10.6. Зависимость сопротивления датчика температуры воздуха от температуры всасываемого воздуха (допустимая погрешность 10%)
Если датчик температуры воздуха неисправен, ЭБУ заносит в память код ошибки и включает сигнальную лампу, а показания неисправного датчика заменяет на фиксированное значение температуры воздуха 33°С.
Для замены датчика вам потребуются: ключ «на 10», отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

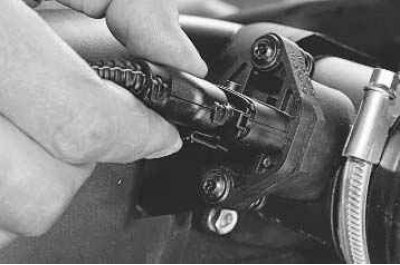

2. Отжав снизу отверткой или пальцем пластмассовую защелку...

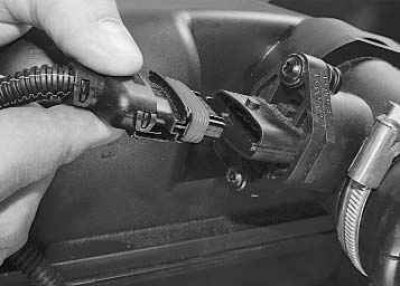

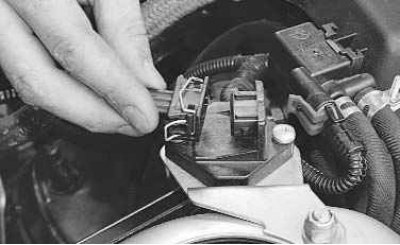

3. ...отсоедините колодку жгута проводов от датчика массового расхода воздуха.

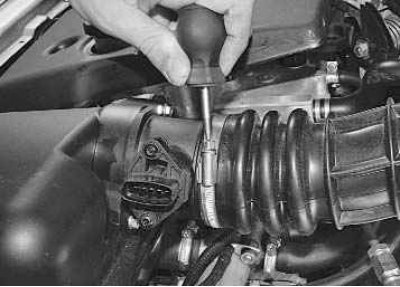

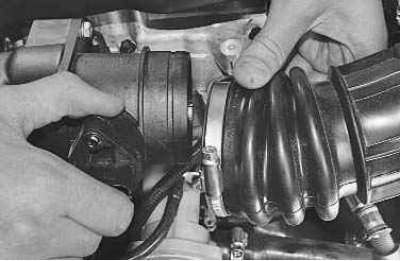

4. Ослабьте затяжку хомута крепления воздухоподводящего рукава...
5. ...и отсоедините рукав от датчика.

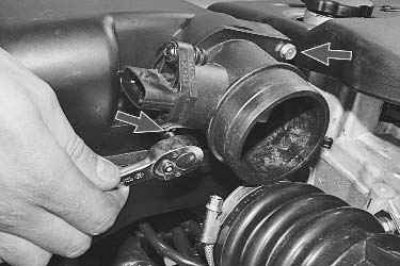

6. Отверните два винта крепления...

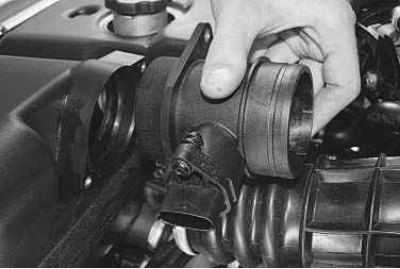

7. ...и снимите датчик с воздушного фильтра.

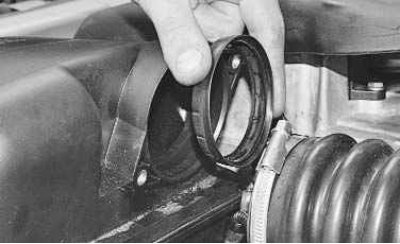

8. Извлеките резиновую прокладку и внимательно осмотрите состояние ее кромок, так как их повреждение может привести к подсосу воздуха в обход воздушного фильтра. Во время движения в воздухе содержится множество мелких механических частиц, способных повредить ДМРВ и, как следствие, привести к перебоям в работе двигателя.
9. Перед установкой датчика сначала наденьте на него резиновую уплотнительную прокладку и только затем закрепите датчик на воздушном фильтре.
Датчик скорости автомобиля установлен на коробке передач. При вращении ведущих колес датчик скорости вырабатывает 6 импульсов на 1 м пробега автомобиля, а ЭБУ определяет скорость движения автомобиля по частоте подачи импульсов.
Для замены датчика вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

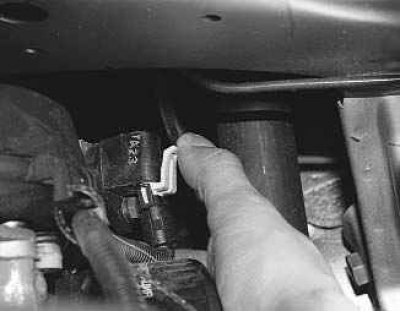

2. Отожмите фиксатор...
3. ...и отсоедините колодку с проводами от датчика скорости.
4. Отверните гайку шпильки крепления датчика скорости...
5. ...и выньте датчик из корпуса коробки передач.
6. Установите датчик в порядке, обратном снятию.

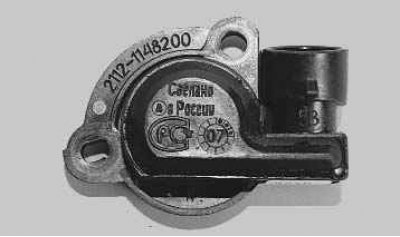

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном узле и связан с осью дроссельной заслонки. Он представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), другой его конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ. Когда дроссельная заслонка поворачивается (от воздействия на педаль управления), напряжение на выходе датчика изменяется. При закрытой дроссельной заслонке оно ниже 0,6 В. Когда заслонка открывается, напряжение на выходе датчика повышается и при полностью открытой заслонке должно составлять более 4,4 В. Отслеживая выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.
При отказе датчика дроссельной заслонки ЭБУ заносит в память код неисправности датчика, включает сигнальную лампу «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» и рассчитывает предполагаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и сигналу ДМРВ.
Для замены датчика необходимо выполнить следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

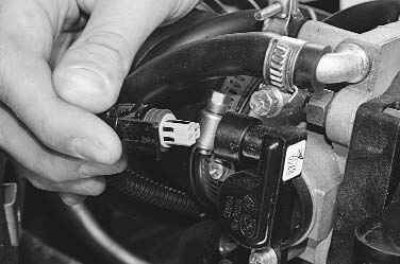

2. Отожмите фиксатор...
3. ...и отсоедините колодку жгута проводов от выводов датчика.

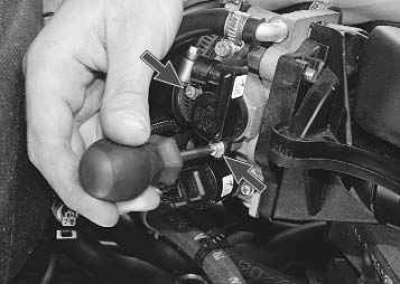

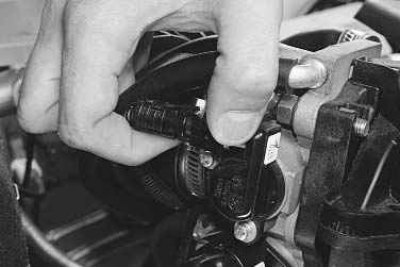

4. Выверните два винта крепления...

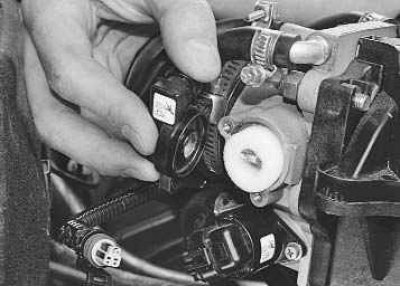

5. ...и снимите датчик положения дроссельной заслонки с дроссельного узла.
6. Установите датчик в порядке, обратном снятию. Обратите внимание на состояние уплотнительного поролонового кольца: если оно повреждено, замените его новым.

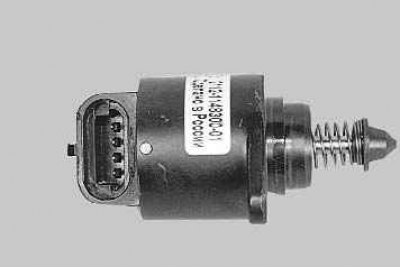

Регулятор холостого хода (РХХ) регулирует частоту вращения коленчатого вала в режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам ЭБУ. Полностью выдвинутая игла регулятора (что соответствует 0 шагов) перекрывает поток воздуха. Когда игла вдвигается, обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.
Замена РХХ описана в разд. «Двигатель» (см. «Замена регулятора холостого хода», с. 134).

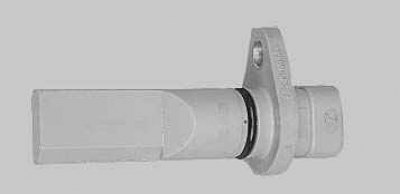

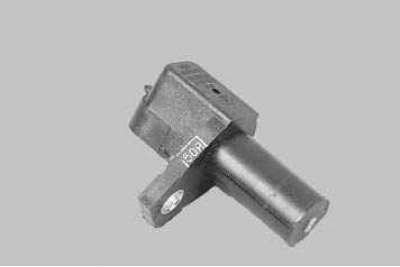

Датчик положения коленчатого вала индуктивного типа, предназначен для измерения частоты вращения и положения коленчатого вала. Датчик установлен на крышке масляного насоса напротив задающего диска на шкиве привода генератора. Задающий диск представляет собой зубчатое колесо с 58 равноудаленными (6°) впадинами. При таком шаге на диске помещается 60 зубьев, два зуба срезаны для создания импульса синхронизации («опорного» импульса), который необходим для согласования работы контроллера с ВМТ поршней в 1-м и 4-м цилиндрах.
При вращении коленчатого вала зубья изменяют магнитное поле датчика, наводя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубом диска должен находиться в пределах (1±0,2) мм. ЭБУ по сигналам датчика выдает импульсы на форсунки.
Для замены датчика вам потребуется ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отожмите фиксатор...
3. ...и отсоедините колодку с проводами от датчика положения коленчатого вала.

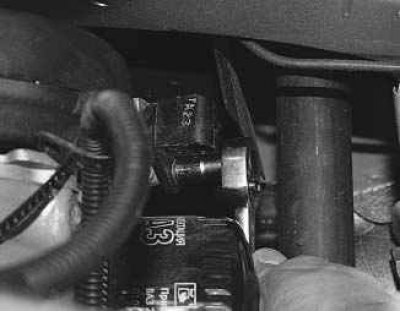

4. Выверните болт крепления...

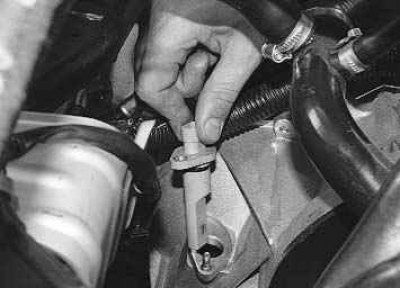

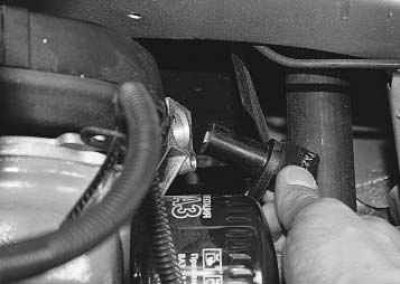

5. ...и выньте датчик из кронштейна его крепления.
6. Замерьте сопротивление датчика. Сопротивление исправного датчика должно быть 500–700 Ом. Если показания тестера значительно ниже, то, вероятно, в обмотке межвитковое замыкание, а если, наоборот, высокое или тестер показывает бесконечность (см. фото), то в контактах внутри датчика нарушен контакт или произошел обрыв в обмотке индукционной катушки. И в первом и во втором случае датчик подлежит замене.
7. Установите датчик в порядке, обратном снятию.

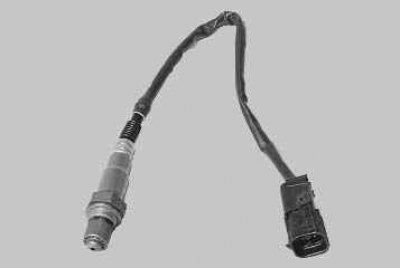

Управляющий датчик концентрации кислорода применяется в системе впрыска топлива с обратной связью и установлен в верхней части катколлектора. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в отработавших газах, эту информацию выдает управляющий датчик концентрации кислорода. Содержащийся в отработавших газах кислород реагирует с датчиком кислорода, создавая разность потенциалов на выходе датчика. Она изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).
Для нормальной работы температура датчика должна составлять не ниже 300°С. Поэтому для быстрого прогрева после пуска двигателя в датчик встроен нагревательный элемент.
Отслеживая выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду по корректировке состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (высокая разность потенциалов) - на обеднение смеси.
Для замены управляющего датчика концентрации кислорода вам потребуется ключ «на 22».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отожмите фиксатор...
3. ...и отсоедините от моторного жгута колодку жгута проводов управляющего датчика концентрации кислорода.

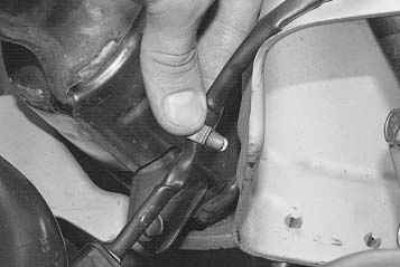

4. Отсоедините от теплоизоляционного щитка рулевого механизма держатель жгута проводов управляющего датчика концентрации кислорода.

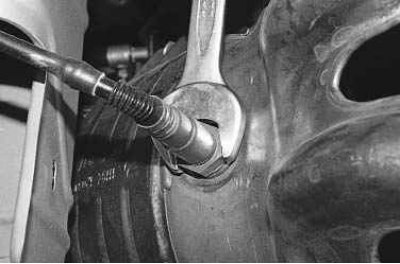

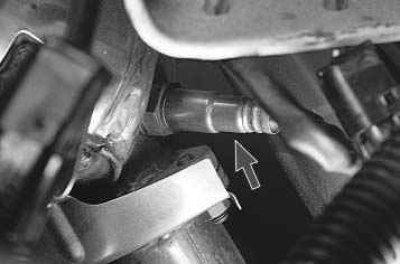

5. Выверните датчик из катколлектора...

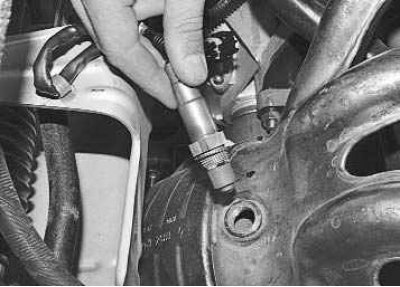

6. ...и снимите с автомобиля.
Примечание. Для снятия датчика используйте специальные шестигранные усиленные ключи. Они могут выглядеть как накидные ключи или быть в виде высокой торцовой головки с разрезным сектором для продевания в него жгута проводов.
7. Установите датчик в порядке, обратном снятию, предварительно смазав резьбовую часть датчика графитной смазкой.
Диагностический датчик концентрации кислорода установлен в катколлекторе за нейтрализатором, работает по тому же принципу, что и управляющий датчик, и полностью с ним взаимозаменяем. Сигнал, вырабатываемый диагностическим датчиком концентрации кислорода, указывает на наличие кислорода в отработавших газах после нейтрализатора. Если нейтрализатор работает нормально, показания диагностического датчика будут значительно отличаться от показаний управляющего датчика.
Замена диагностического датчика концентрации кислорода проводится аналогично замене управляющего датчика.

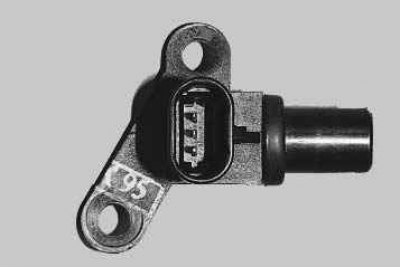

Датчик фаз установлен на задней крышке привода распределительных валов. Принцип его действия основан на эффекте Холла. На шкиве распределительного вала (впускного) закреплен точечной сваркой задающий диск со специальной проточкой (уступом). Когда диск проходит через прорезь датчика, от датчика на ЭБУ поступает импульс напряжения низкого уровня (примерно 0 В), а при попадании в «измерительную» область датчика уступа задающего диска на ЭБУ возникает импульс «опорного» напряжения (примерно 5 В), что соответствует положению поршня 3-го цилиндра в такте сжатия.
Для замены датчика фаз вам потребуется торцовый ключ «на 10».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

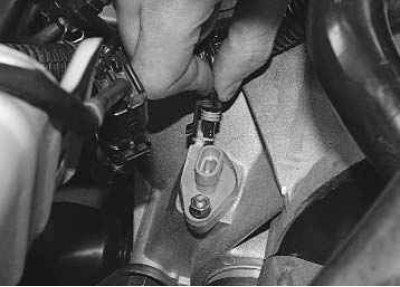

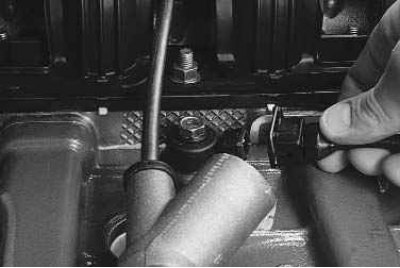

2. Отожмите фиксатор...
3. ...и отсоедините от датчика фаз колодку жгута проводов.

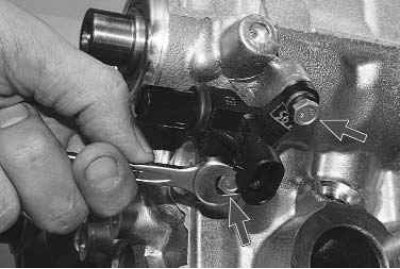

4. Выверните два болта крепления датчика...

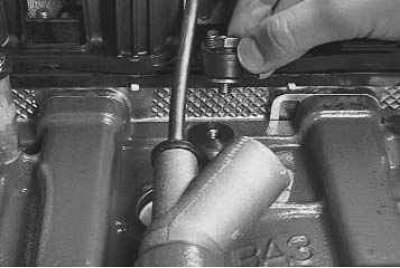

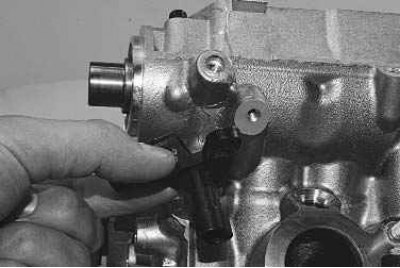

5. ...снимите датчик (для наглядности показано выворачивание болтов рожковым ключом на снятом и частично разобранном двигателе).
6. Установите датчик в порядке, обратном снятию.

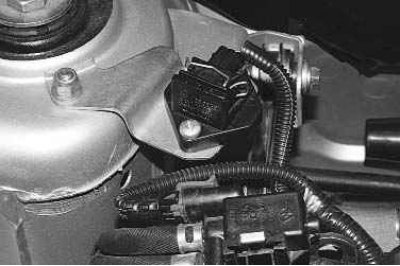

Датчик неровной дороги установлен в моторном отсеке на чашке правого брызговика. Принцип действия датчика основан на пьезоэлектрическом эффекте. При движении по неровной дороге переменная нагрузка оказывает влияние на угловую скорость коленчатого вала. Колебания частоты вращения коленчатого вала сходны с колебаниями, возникающими при пропусках воспламенения.
Датчик неровной дороги измеряет амплитуду колебаний кузова автомобиля и подает сигнал на контроллер. При превышении порога сигнала контроллер отключает функцию диагностики пропусков воспламенения.
Для снятия датчика неровной дороги вам потребуется отвертка с крестообразным лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

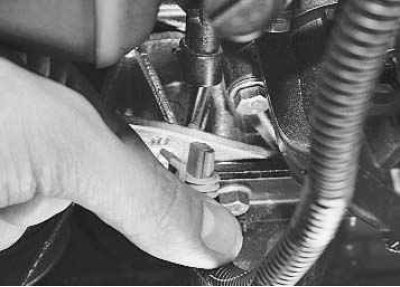

2. Сожмите пружинный фиксатор...

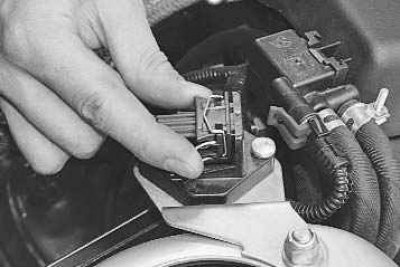

3. ...и отсоедините колодку жгута проводов от выводов датчика.

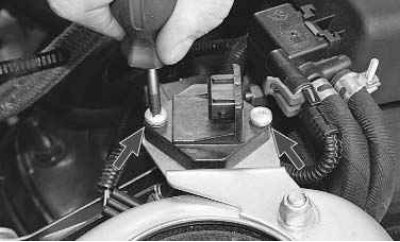

4. Выверните два винта крепления датчика к кронштейну...

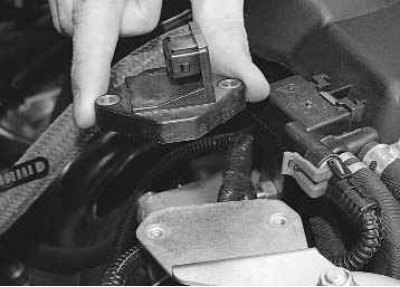

5. ...и снимите датчик.
6. Установите датчик в порядке, обратном снятию.
