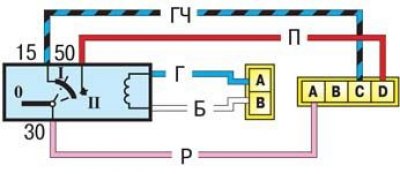

Рис. 10.5. Схема соединений выключателя зажигания (при вставленном ключе)
У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа (табл. 10.4), работу противоугонного устройства и наличие связи с автомобильной противоугонной системой. Напряжение от аккумуляторной батареи и генератора подводится к контакту «30» (рис. 10.5).
Для разгрузки контактов выключателя зажигания в монтажном блоке установлено реле К4.
Запорный стержень противоугонного устройства выдвигается, если установить ключ в положение «0» (выключено) и вынуть из замка. Запорный стержень утапливается после поворота ключа из положения «0» (выключено) в положение «I» (зажигание). Ключ можно вынуть из замка только в положении «0».
Блокировочное устройство повторного включения стартера не должно допускать повторного поворота ключа из положения «I» (зажигание) в положение «II» (стартер). Поворот ключа зажигания в это положение должен быть возможен только после возврата ключа в положение «0» (выключено).

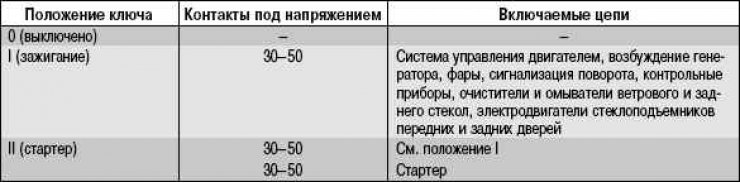

Таблица 10.4. Включаемые цепи при различных положениях ключа
