Внимание! Для того чтобы не повредить стекло комбинации приборов, не очищайте его растворителями.
Вам потребуются отвертки с крестообразным и плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Опустите рулевую колонку вниз до упора, снимите рулевое колесо (см. «Снятие и установка рулевого колеса»)…

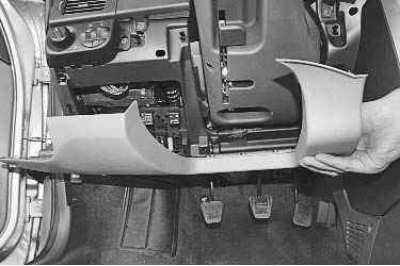

3. …и крышку блока предохранителей и реле (см. «Замена предохранителей и реле в монтажном блоке»).

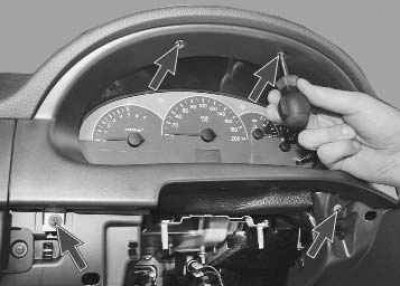

4. Выверните четыре винта крепления щитка панели приборов…

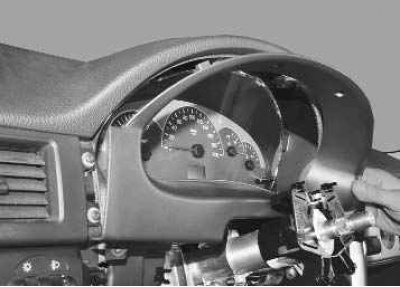

5. …и снимите щиток с панели приборов (для наглядности работы выполнены с частичной разборкой рулевой колонки).

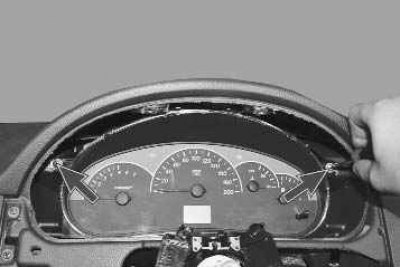

6. Выверните два винта крепления комбинации приборов к панели приборов…

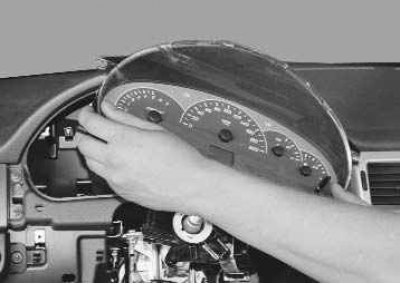

7. …и извлеките ее из гнезда.

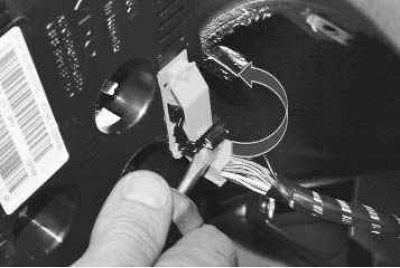

8. Подденьте и поверните фиксатор колодки жгута проводов панели приборов…

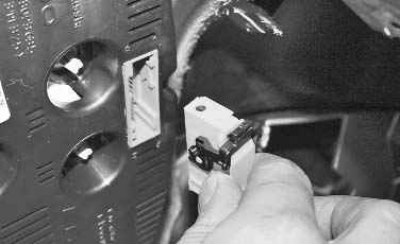

9. …и, отсоединив колодку от выводов комбинации приборов, снимите комбинацию приборов с автомобиля.

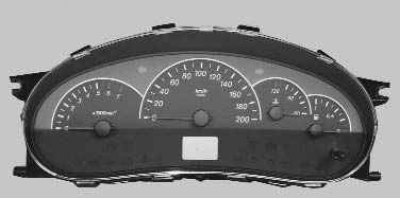

Примечание. Так выглядит снятая с автомобиля комбинация приборов.
10. Установите комбинацию приборов в порядке, обратном снятию.
Внимание! При подключении жгута проводов к выводам комбинации приборов соблюдайте осторожность — не повредите контактные выводы.
