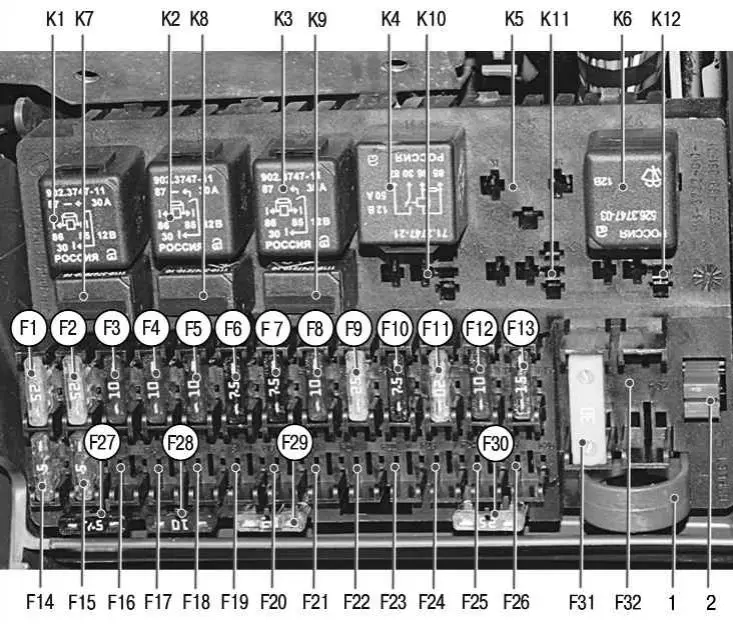

Расположение реле и предохранителей в монтажном блоке: 1, 2 – пинцеты; K1 – реле включения электровентилятора радиатора системы охлаждения двигателя; K2 – реле включения обогрева заднего стекла; K3 – реле включения стартера; K4 – дополнительное реле (реле зажигания); K5 – место для резервного реле; K6 – реле включения омывателя и очистителя ветрового стекла; K7 – реле включения дальнего света фар; K8 – реле включения звукового сигнала; K9 – реле включения тревожного сигнала; K10, K11, K12 – места для резервного реле; F1–F32 – плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. 10.3)
Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей.
Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2 (см. фото).

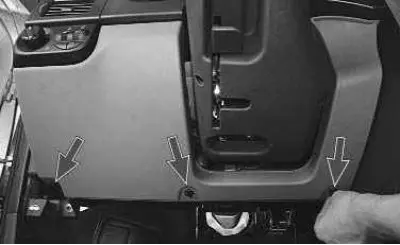

1. Поверните на 90° три замка крышки блока предохранителей и реле...

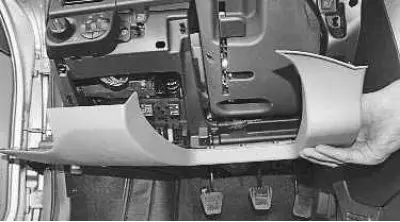

2. ...и, преодолевая сопротивление фиксаторов, снимите крышку.

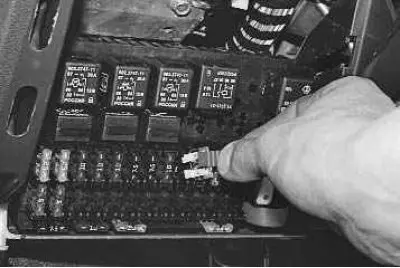

3. Зацепите пинцетом предохранитель и извлеките его из контактного разъема.
4. Установите в контактный разъем предохранитель того же номинала, что и снятый.

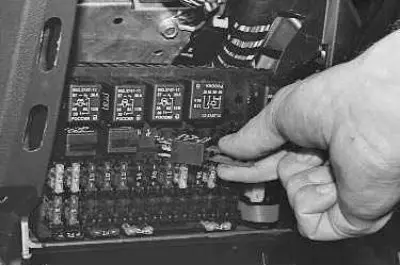

Примечание. Малогабаритные реле в монтажном блоке также можно извлекать пинцетом для предохранителей. Остальные реле придется извлекать руками, так как конструкция пинцета для реле, расположенного в монтажном блоке, предусматривает наличие ребер на боковых поверхностях реле, но в данном монтажном блоке такие реле отсутствуют.
5. Установите реле того же типа, что и снятое.
Примечание. Предохранители разного номинала окрашены разным цветом. Кроме того, на предохранитель нанесено числовое значение силы тока, на которую он рассчитан (номинал).
