Вам потребуется шестигранник «на 6».
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

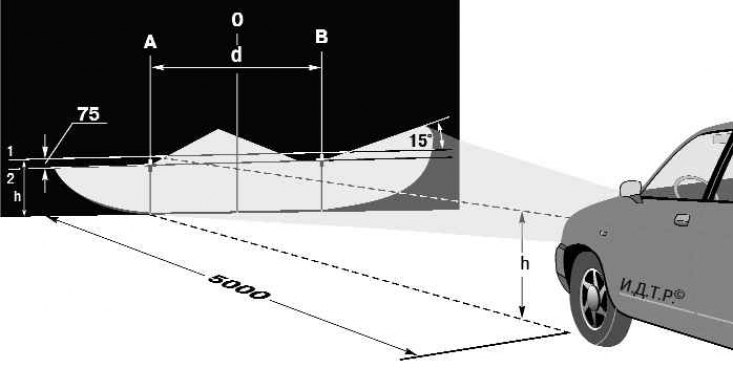

Рис. 4.4. Схема регулировки света фар: 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А, В – вертикальные линии, соответствующие центрам фар; О – осевая линия; h – расстояние от центров фар до пола; d – расстояние между центрами ламп фар
2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.4, и начертите на нем вертикальные линии: осевую О и линии А, В, проходящие через точки, соответствующие центрам ламп ближнего света фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен.
3. Включите зажигание и ближний свет фар, поверните ручку электрокорректора фар в положение «0» (это положение соответствует нагрузке автомобиля с одним водителем).

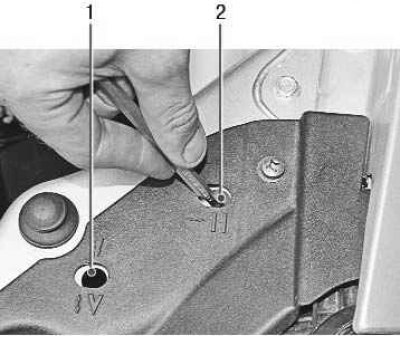

4. Откройте капот и отрегулируйте винтами 1 (в вертикальной плоскости) и 2 (в горизонтальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку.
5. Направление светового пятна регулируйте для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом или отсоедините от нее жгут проводов.
6. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией 2, а вертикальные линии А и В проходят через точки пересечения горизонтальных и наклонных участков световых пятен.
