Основные неисправности топливного насоса:
- отказ или неправильная работа датчика указателя уровня топлива;
- засорение или повреждение топливного фильтра насоса;
- выход из строя электронасоса;
- выход из строя регулятора давления.
В большинстве случаев нарушение работы датчика уровня топлива вызвано загрязнением или окислением его контактной группы.
Вам потребуются: отвертка с плоским лезвием, пассатижи.
1. Отсоедините от корпуса модуля насоса сливную трубку, поддев ее отверткой.

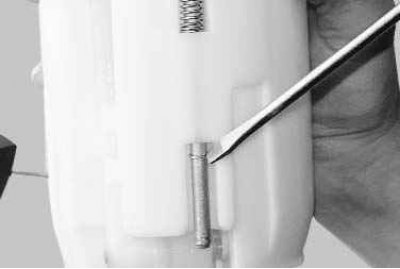

2. Преодолевая усилие пружины, немного переместите корпус модуля вверх по направляющим и, поддев отверткой, снимите с одной из направляющих стопорное кольцо. После этого корпус модуля можно немного отвести от кронштейна.

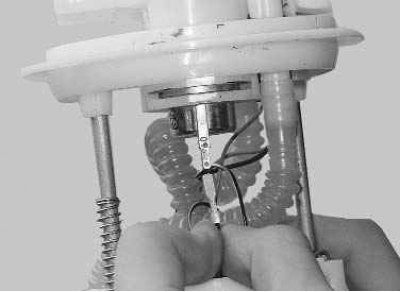

3. Отсоедините наконечник «массового» провода от регулятора давления топлива.

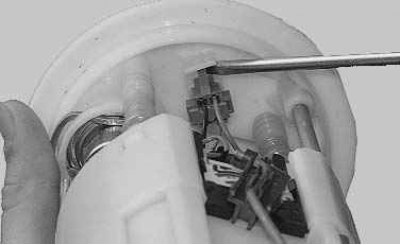

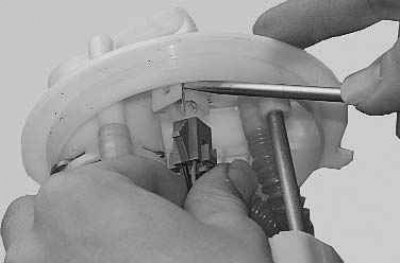

4. Отожмите отверткой фиксатор колодки жгута проводов…

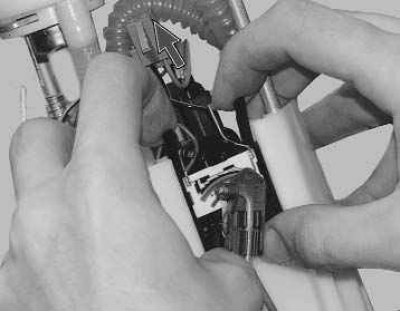

5. …и отсоедините ее от промежуточной колодки.

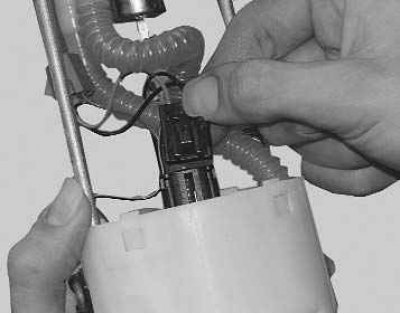

6. Отсоедините колодку жгута проводов от электронасоса.

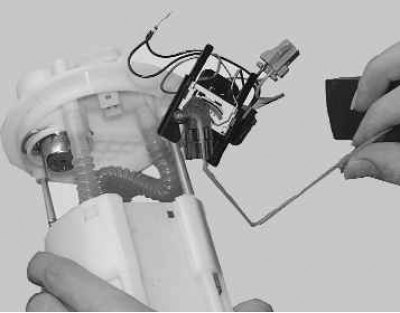

7. Разожмите два фиксатора датчика уровня топлива и, перемещая его вверх по пазам корпуса топливного насоса…

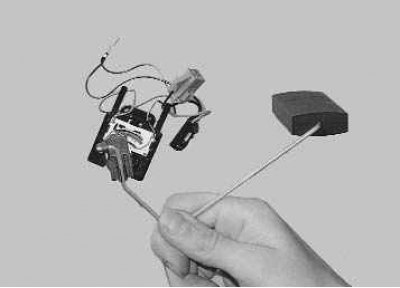

8. …снимите датчик с корпуса.
9. Промойте контакты реостата датчика и пластину его ползунка бензином, а затем протрите не оставляющей волокон ветошью, смоченной в спирте.

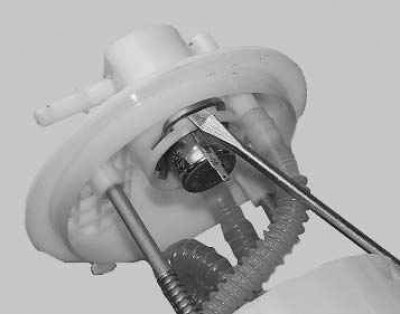

10. Поддев отверткой пружинный фиксатор регулятора давления топлива…

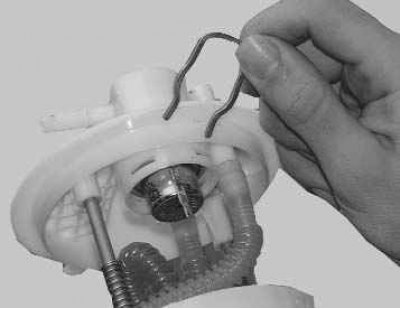

11. …извлеките из кронштейна фиксатор…

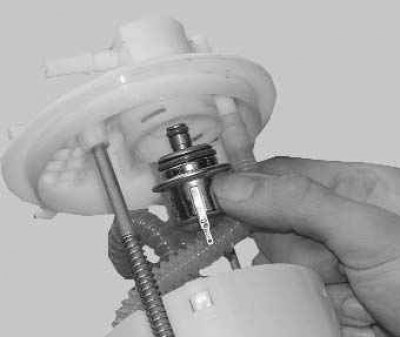

12. …и снимите регулятор.

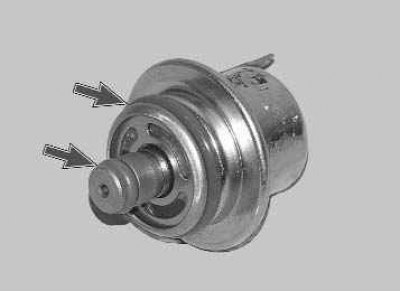

13. Осмотрите уплотнительные кольца регулятора давления. Сильно обжатые, затвердевшие или надорванные кольца замените, для чего снимите их, поддев отверткой.
Примечание. Уплотнительные кольца регулятора давления топлива перед установкой смажьте тонким слоем консистентной смазки или моторным маслом.
14. Отожмите пластмассовые фиксаторы…

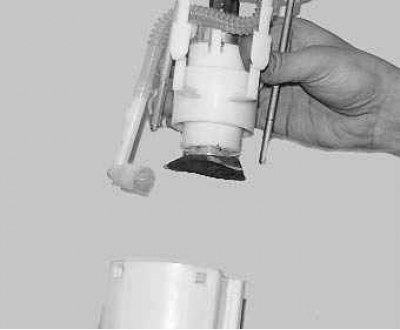

15. …и снимите нижнюю часть корпуса топливного насоса с направляющих кронштейна.

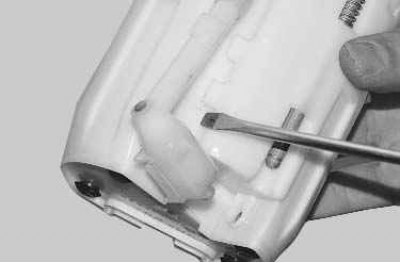

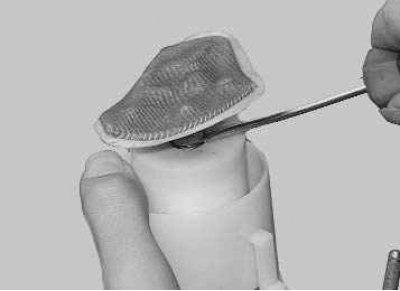

16. Для замены или очистки топливного фильтра подденьте его основание заостренным инструментом…

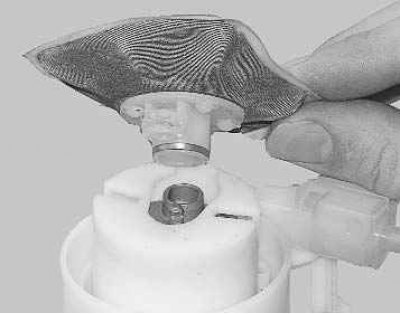

17. …и снимите фильтр с корпуса насоса, преодолевая сопротивление пружинной стопорной шайбы.

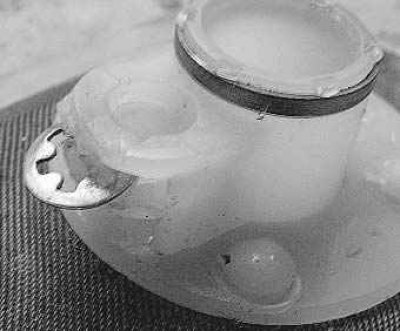

18. Перед обратной установкой фильтра извлеките стопорную шайбу, выправьте ее пассатижами и установите в корпус фильтра.
19. Устанавливайте фильтр в порядке, обратном снятию.

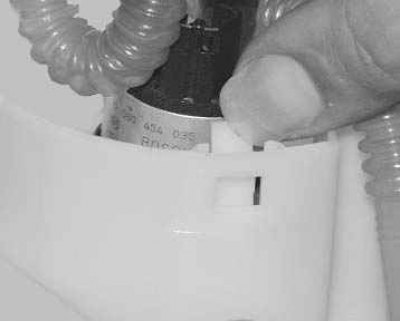

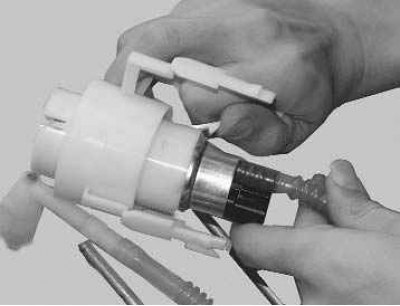

20. Для замены электронасоса отожмите пластмассовый фиксатор…

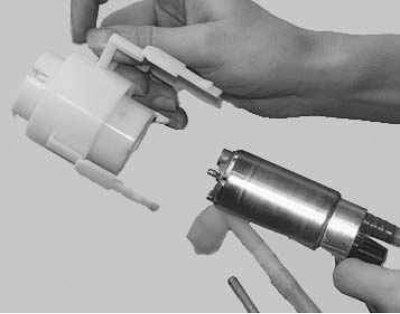

21. …и извлеките из корпуса электронасос.
22. Собирайте топливный насос в порядке, обратном разборке.
