1. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

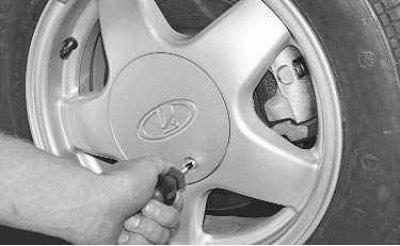

2. Выверните винты крепления декоративных колпаков передних колес…

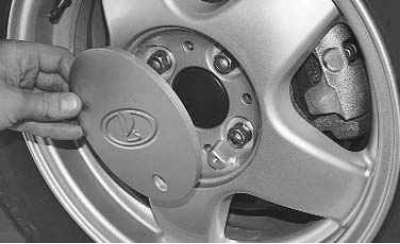

3. …и снимите колпаки.

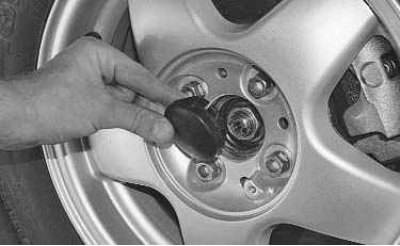

4. Поддев отверткой, снимите защитные колпаки передних ступиц.

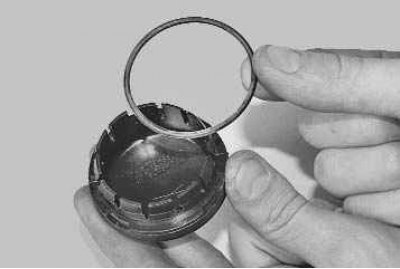

Внимание! На колпаках установлены уплотнительные резиновые кольца. Не потеряйте их.

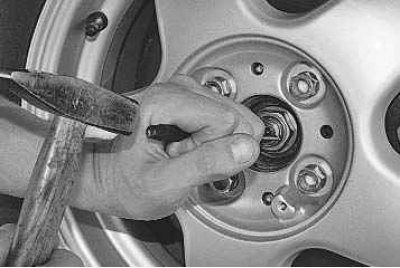

5. Расконтрите гайки ступиц, выпрямив загнутые буртики гаек.

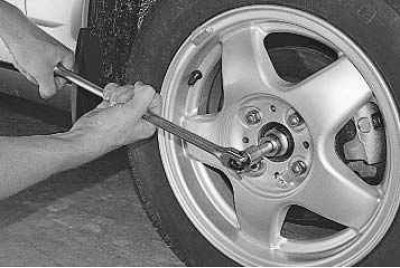

6. Торцовым ключом «на 30» ослабьте затяжку болтов крепления колес и гаек ступиц. Гайки ступиц затянуты большим моментом, поэтому рекомендуется воспользоваться, например, куском трубы в качестве рычага.
Внимание! При отворачивании гаек ступиц автомобиль должен стоять на земле. Ослабляйте и затягивайте болты крепления колес только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).
7. Затормозите автомобиль стояночным тормозом, подложите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите передние колеса. После этого окончательно отверните гайки ступиц и снимите установленные под ними упорные шайбы.
Внимание! Запрещено использовать гайки ступиц повторно.

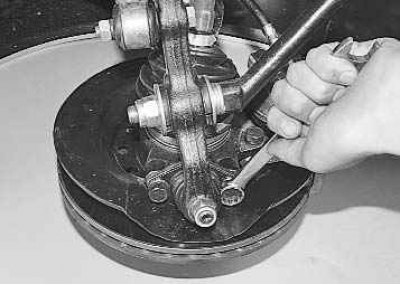

8. Отсоедините поворотные кулаки от рычагов подвески, вывернув ключом «на 17» по два болта крепления шаровых опор с каждой стороны.

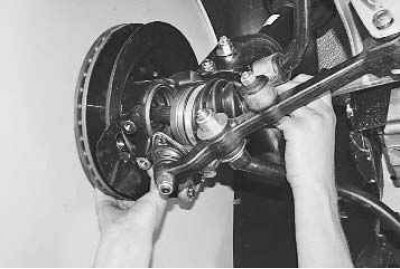

9. Отодвигая наружу амортизаторную стойку, извлеките из ступицы колеса шлицевый хвостовик корпуса внутреннего шарнира левого привода.
10. Аналогично отсоедините от ступицы правый привод.
Примечание. Перемещению амортизаторных стоек препятствуют рулевые тяги. Для того чтобы исключить их влияние, при отсоединении от ступицы левого привода выверните рулевое колесо до упора вправо, а при отсоединении правого привода — влево.

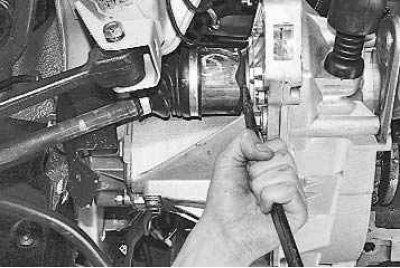

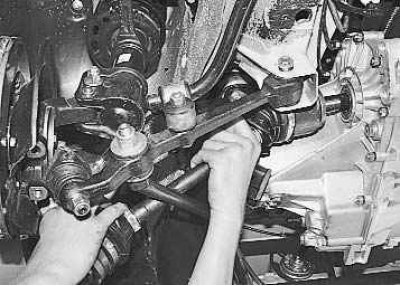

11. С помощью монтажной лопатки выпрессуйте хвостовик внутреннего шарнира из шестерни полуоси дифференциала...
12. ...и снимите левый привод.
Внимание! Если вы предполагаете снимать оба привода сразу, то после того, как сняли левый привод, вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний шарнир). Только после этого снимайте второй привод. В противном случае полуосевые шестерни дифференциала могут сместиться и приводы будет невозможно установить.
13. Выпрессуйте из шестерни полуоси правый привод и снимите его.

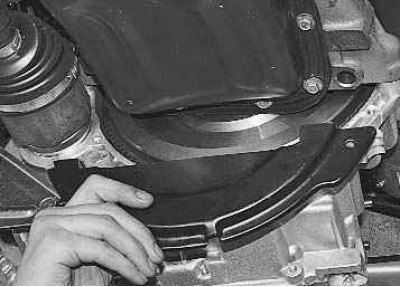

Внимание! Перед отсоединением от коробки передач правого привода обязательно снимите переднюю крышку картера сцепления (см. «Снятие и установка коробки передач», с. 150), иначе она будет прогнута монтажной лопаткой и при работе двигателя за нее может задевать маховик.

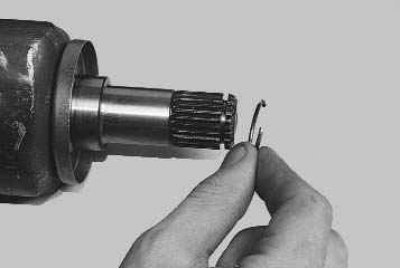

14. Перед установкой приводов обязательно замените стопорные кольца на хвостовиках корпусов внутренних шарниров, иначе привод может самопроизвольно выскочить из полуосевой шестерни во время движения.
15. Для установки привода вначале введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и навинтите гайку ступицы до упора, не затягивая ее окончательно.
16. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник внутреннего шарнира и немного проверните вал привода, чтобы совпали шлицы хвостовика и шестерни полуоси.
17. Отведите вниз рычаг передней подвески и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.
18. Проверьте надежность фиксации привода в шестерне полуоси: возьмитесь руками за кулак амортизаторной стойки и попытайтесь с силой выдернуть хвостовик шарнира из коробки передач. Если это удалось, повторите попытку запрессовки привода в коробку передач. Если и после второй попытки удалось руками извлечь привод, замените стопорное кольцо другим.
19. Аналогично установите второй привод, вынув из шестерни полуоси технологическую заглушку.
20. Присоедините к поворотным кулакам шаровые опоры амортизаторных стоек (см. п. 8).
21. Установите колеса и вверните болты крепления колес до упора, не затягивая их окончательно.
22. Установите автомобиль на колеса, сняв с опор, и затяните гайки ступиц моментом, указанным в приложении 1.
Внимание! Перемещать автомобиль при незатянутых гайках ступиц категорически запрещено во избежание повреждения сепараторов подшипников ступиц.

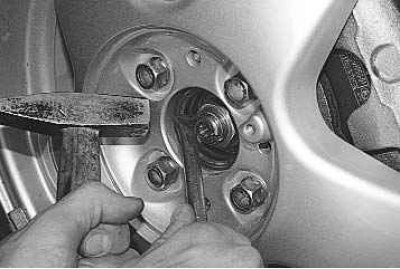

23. Застопорите гайки ступиц, отогнув (например, большой отверткой) стопорные буртики гаек в пазы хвостовиков корпусов наружных шарниров.
24. Установите колпачки ступиц.
25. Затяните болты крепления колес моментом, указанным в приложении 1.
26. Установите декоративные колпаки колес.
27. Залейте масло в коробку передач (см. «Замена масла в коробке передач»).
