Предупреждение! При утапливании тормозных поршней в цилиндры уровень тормозной жидкости в бачке увеличится, поэтому откачайте из бачка часть тормозной жидкости. После замены тормозных колодок проверьте и при необходимости доведите до нормы уровень тормозной жидкости (см. «Проверка уровня тормозной жидкости»). Если тормозные колодки изношены только с одной стороны, то необходимо заменить колодки с обеих сторон автомобиля.

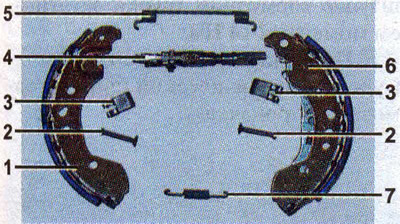

Детали заднего тормозного механизма: 1 - тормозная колодка (передняя); 2 - опорная стойка; 3 - пружинная скоба крепления опорной стойки; 4 - автоматическое регулировочное устройство; 5 - стяжная пружина (верхняя); 6 - тормозная колодка (задняя); 7 - стяжная пружина (нижняя)
Рекомендация. При замене тормозных колодок обязательно проверьте степень износа и состояние тормозного барабана (см. «Тормозная система — проверка технического состояния»).
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем тормозной барабан (см. «Задние тормозные барабаны — замена»).

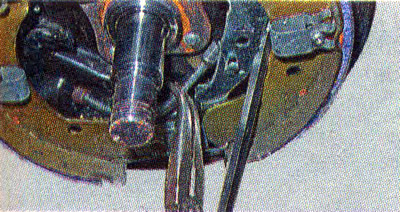

3. Поджав отверткой, отсоединяем от рычага колодки трос привода стояночного тормоза.

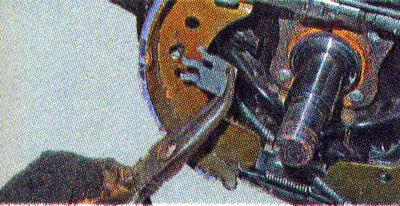

4. Пассатижами снимаем пружинную скобу.

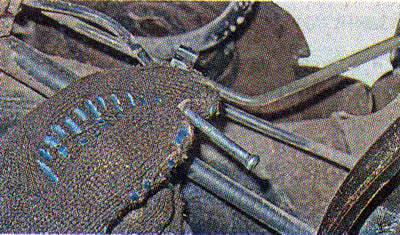

5. Извлекаем опорную стойку.
6. Аналогично снимаем опорную стойку другой колодки.

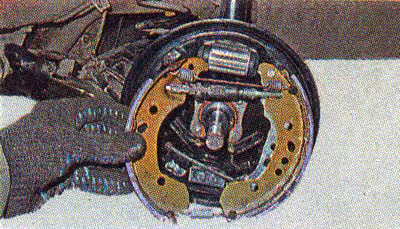

7. Разводим тормозные колодки в стороны и, чтобы не повредить пыльники, аккуратно выводим их упоры из тормозного цилиндра...

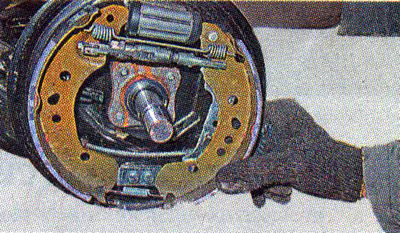

...и снимаем тормозные колодки.

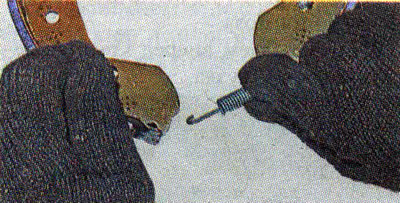

8. Отсоединяем от тормозных колодок нижнюю —
...и верхнюю стяжные пружины.

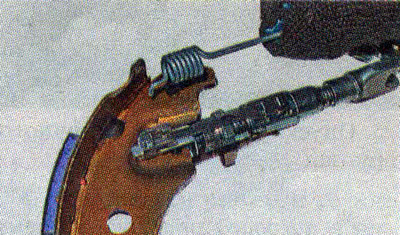

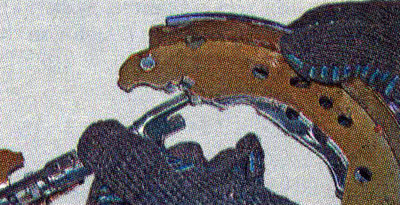

9. Выводим регулировочное устройство из зацепления с задней тормозной колодкой...
...и снимаем его.
Установка

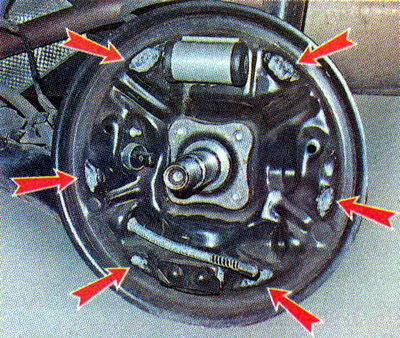

1. Тщательно очищаем места контакта тормозных колодок со щитом тормозного механизма...

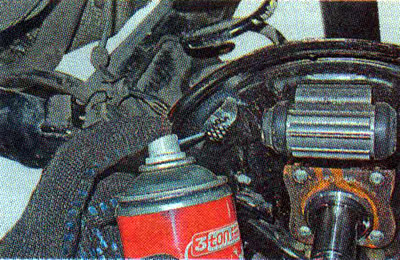

...и наносим на них специальную смазку для тормозных механизмов.
2. Устанавливаем тормозные колодки в обратной последовательности.

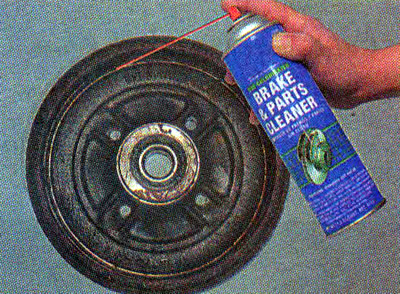

3. Перед установкой тормозного барабана обрабатываем его рабочую поверхность...
...и накладки колодок специальным очистителем тормозов.
4. Устанавливаем остальные детали в обратной последовательности.
5. Аналогично заменяем колодки с другой стороны автомобиля.
6. Несколько раз нажимаем педаль тормоза для самоустановки тормозных колодок и проверяем регулировку стояночного тормоза (см. ниже, «Стояночный тормоз — регулировка»).
