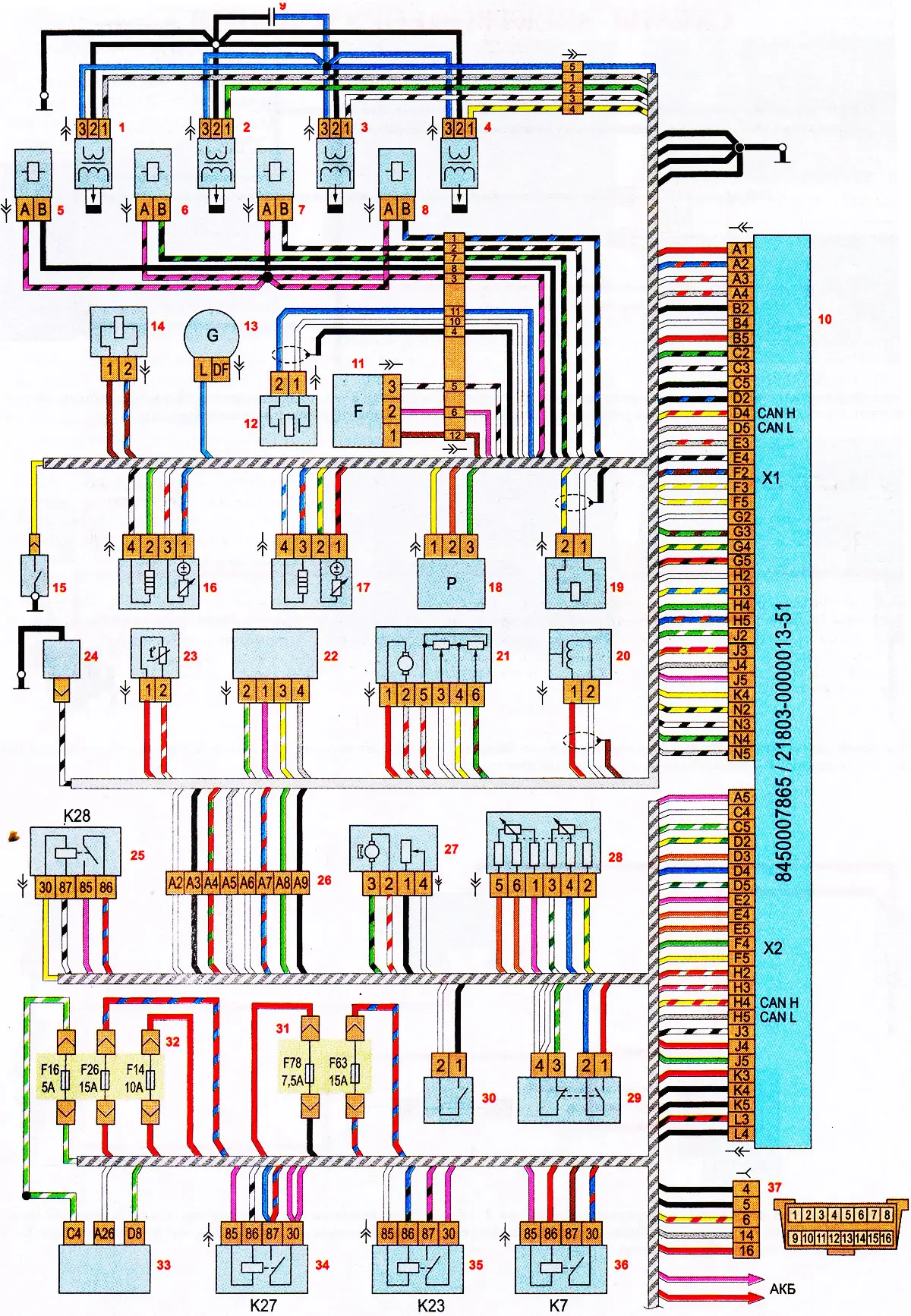

Схема системы управления двигателем: 1 - катушка зажигания первого цилиндра; 2 - катушка зажигания второго цилиндра; 3 - катушка зажигания третьего цилиндра; 4 - катушка зажигания четвертого цилиндра; 5 - форсунка первого цилиндра; 6 - форсунка второго цилиндра; 7 - форсунка третьего цилиндра; 8 - форсунка четвертого цилиндра; 9 - конденсатор; 10 - электронный блок управления (ЭБУ); 11 - датчик положения распределительного вала; 12 - датчик детонации; 13 - генератор; 14 - электромагнитный клапан системы впуска воздуха; 15 - датчик аварийного давления масла; 16 - датчик концентрации кислорода (диагностический); 17 - датчик концентрации кислорода (управляющий); 18 - датчик давления компрессора кондиционера; 19 - клапан продувки адсорбера; 20 - датчик положения коленчатого вала; 21 - дроссельный узел; 22 - датчик массового расхода воздуха; 23 - датчик температуры охлаждающей жидкости; 24 - муфта компрессора кондиционера; 25 - реле муфты компрессора кондиционера К.28; 26 - соединительная колодка; 27 - топливный модуль; 28 - электронная педаль газа; 29 - датчик положения педали тормоза; 30 - датчик положения педали сцепления; 31 - блок предохранителей и реле в моторном отсеке; 32 - блок предохранителей и реле в салоне; 33 - блок управления электрооборудованием; 34 - главное реле системы управления двигателем К27; 35 - реле стартера К23; 36 - реле топливного насоса К7; 37 - колодка диагностического разъема
