Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»). Автомобиль устанавливаем на смотровую канаву или эстакаду.
2. Сбрасываем давление топлива (см. выше, «Топливопровод — сброс давления»).
Предупреждение! После сброса давления в топливопроводе остается небольшое количество топлива.
3. Отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

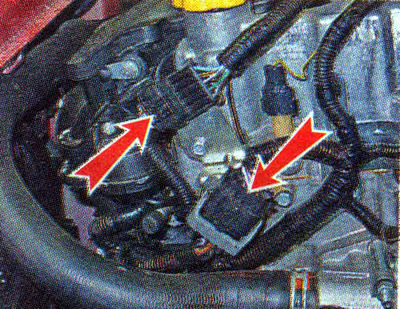

4. Снимаем глушитель системы впуска воздуха (см. «Воздушный фильтр — снятие и установка»). Разъединяем колодки жгута проводов форсунок.

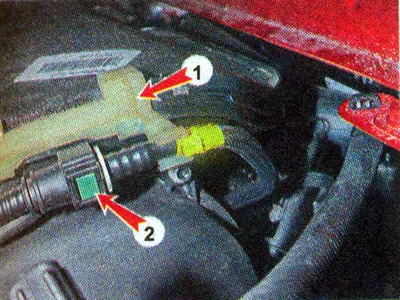

5. Выводим трубку топливопровода из держателя 1. Нажав фиксатор 2, отсоединяем штуцер трубки топливопровода от трубки отопления рампы, удерживая шестигранный конец топливной рампы ключом того же размера.
Предупреждение! Если уплотнительное кольцо трубки топливопровода повреждено, его необходимо заменить.
6. Снимаем впускной модуль (см. «Впускной модуль — снятие, замена прокладки и установка»).
7. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к головке блока цилиндров

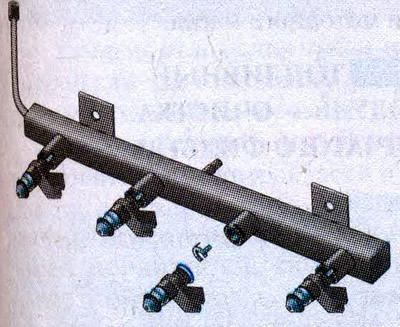

8. Снимаем топливную рампу в сборе с форсунками.
9. Отсоединяем штуцер трубки от патрубка топливной рампы. Извлекаем фиксатор и снимаем топливную форсунку рампы.
Установка
Собираем и устанавливаем топливную рампу в обратной последовательности.
