- спецыяльныя абцугі для ўстаноўкі хамутоў мацавання чахлоў Шрусаў або рассоўныя пасатыжы:
- здымнік вонкавых стопорных кольцаў;
- змазка для Шрусаў - 40 см3;

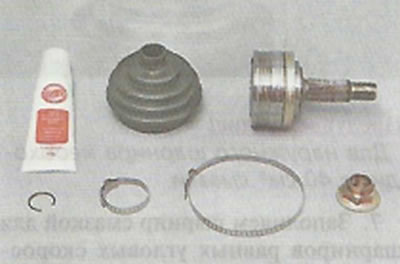

- новы ахоўны чахол шарніра з новымі хамутамі;
- новыя упартае і стопарнае кольцы шарніра.
Зняцце
1. Здымаем прывад у зборы ( "Прывад пярэдняга кола - здыманне і ўстаноўка").

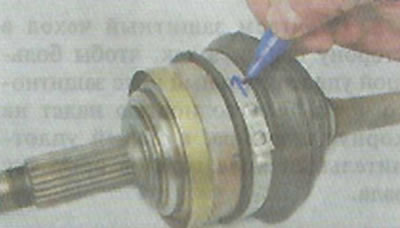

2. Канцы ўсіх чатырох хамутоў унутранага і вонкавага шарніраў на абодвух валах накіраваныя ў бок, процілеглы кручэнню прывадаў пры руху наперад. Для забеспячэння правільнай зборкі, калі хамуты будуць выкарыстоўвацца паўторна, маркерам наносім на іх пазнакі, якія паказваюць кірунак кручэння.

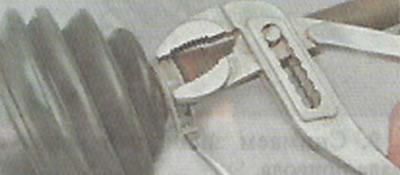

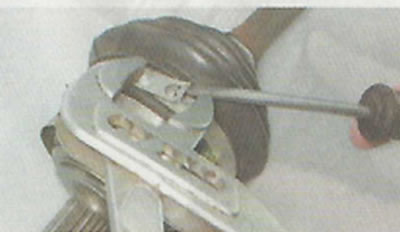

3. Вялікімі рассоўнымі пасатыжамі або адмысловымі абцугамі сціскаем вялікі хамут і пры дапамозе шлицевой адвёрткі раз'ядноўваем замак хамута.
4. Такім жа спосабам здымаем малы хамут ахоўнага чахла вонкавага шарніра.

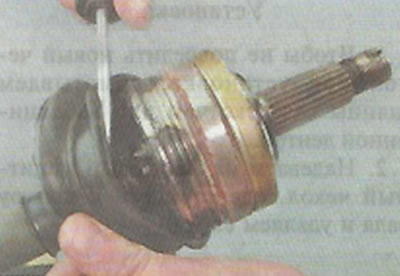

5. Шлицевой адвёрткай поддеваем і здымаем ахоўны чахол з корпуса вонкавага шарніра.

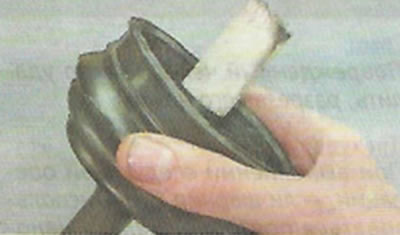

Савет. Пашкоджаны чахол можна выдаліць, разразаўшы яго нажом.
Папярэджанне! Пры выкананні наступнай аперацыі, калі шарнір будзе выкарыстоўвацца паўторна, нельга наносіць удары па сепаратары або корпусу шарніра.
6. Замацоўваем вал прывада ў цісках. Наносячы ўдары па ўнутранай абойме шарніра праз выбівачку з мяккага металу, спрасоўваем вонкавы шарнір з вала прывада.

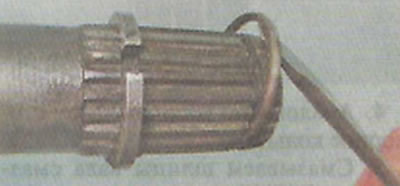

7. Шлицевой адвёрткай поддеваем і здымаем са шлицев вала прывада стопорное кольца.

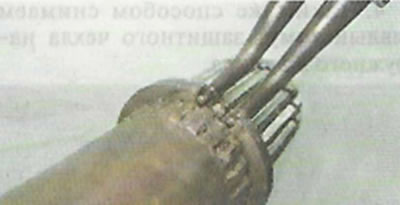

Пры дапамозе здымніка вонкавых стопорных кольцаў здымаем упартае кольца.
9. Здымаем ахоўны чахол з вала прывада.
10. Прамываем шарнір у газе, выціраем чыстай тканінай і даем высахнуць.
Усталяванне
1. Каб не пашкодзіць новы чахол пры ўсталёўцы, абмотваем шлицы вала скотчам або ізаляцыйнай стужкай.
2. Апранаем на вал новы ахоўны чахол, зрушваем яго да цэнтра вала і выдаляем скотч.
Савет. Не выкарыстоўвайце для ўсталёўкі ўпартага кольца тарцовую галоўку. Унутраная фаска, наяўная амаль на ўсіх галоўках, сцісне кольца, што не дазволіць усталяваць яго на вал.

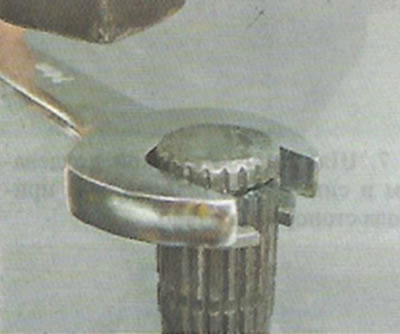

3. Замацоўваем вал прывада ў цісках вертыкальна. Выкарыстоўваючы ражковы ключ на 24 мм як апраўку, усталёўваны на шлицевой канец вала ўпартае кольца.
4. Аналагічна ўсталёўваны стопарнае кольца.
5. Змазваем шлицы вала змазкай для Шрусаў.

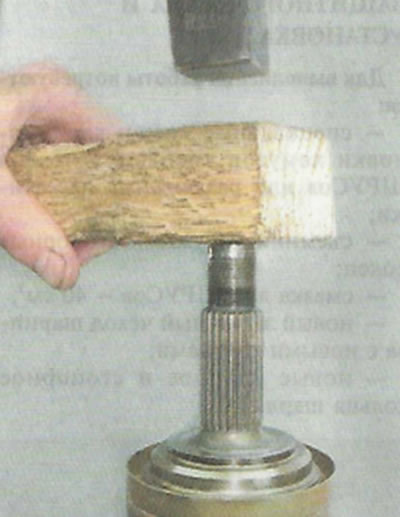

6. Усталёўваны шарнір на шлицевой канец вала. Праз драўляны брусок запрасоўваем шарнір на вал да яго фіксацыі стопарным кольцам.
Папярэджанне! Для вонкавага шарніра неабходна 40 гл змазкі.

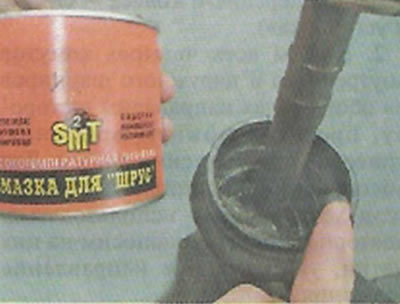

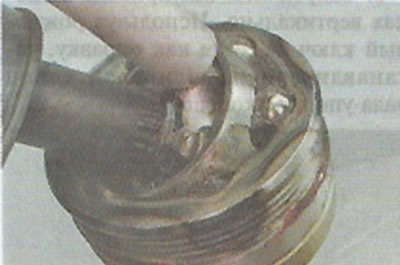

7. Запаўняем шарнір змазкай для шарніраў роўных вуглавых скарасцей. Пакінутую частку (ад 40 см3) змазкі закладваем у ахоўны чахол.

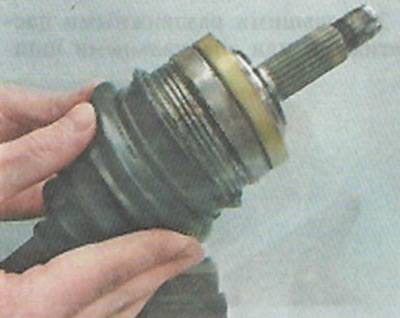

8. Зрушваем ахоўны чахол у бок шарніра так, каб вялікі ўшчыльняльны пояс ахоўнага чахла быў цалкам надзеты на корпус шарніра, а малы ўшчыльняльны пояс устаў у проточку вала.

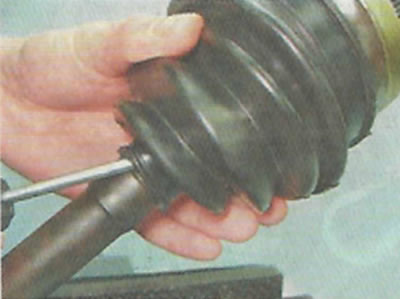

9. Прыпадняўшы ўшчыльняльны пояс малога дыяметра шлицевой адвёрткай, які выпускаецца з унутранай паражніны чахла паветра.

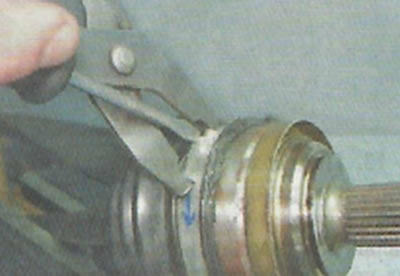

10. Пры дапамозе вялікіх рассоўных пасатыж або спецыяльных кляшчоў для ўстаноўкі хамутоў і шлицевой адвёрткі усталёўваны вялікі і малы хамуты ахоўнага чахла. Хамуты ўсталёўваны з улікам кірунку кручэння прывада. Вонкавы канец хамутоў павінен быць накіраваны ў бок, процілеглую кручэнню прывада пры руху наперад.
Савет. Перад усталёўкай сабранага прывада на аўтамабіль абавязкова пастаўце новае стопорное кольца на шлицевой хваставік унутранага шарніра.
11. Усталёўваны прывад у зборы на аўтамабіль ( "Прывад пярэдняга кола - здыманне і ўстаноўка").
