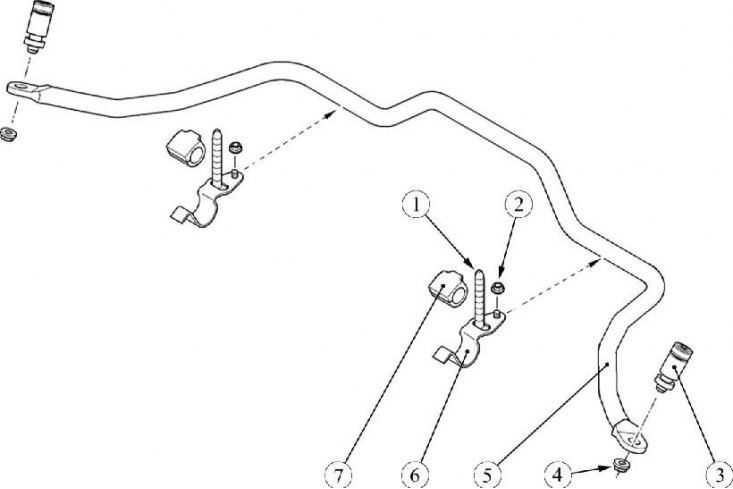

Малюнак 8-1 - Стабілізатар папярочнай устойлівасці перадпакоя падвескі: 1 - ніт мацавання кранштэйна падушкі стабілізатара (ніт мацавання падрамніка); 2 - гайка мацавання кранштэйна падушкі стабілізатара; 3 - стойка стабілізатара; 4 - гайка мацавання стойкі стабілізатара; 5 - штанга стабілізатара папярочнай устойлівасці; 6 кранштэйны мацавання падушкі стабілізатара; 7 - падушка стабілізатара
Зняцце
Устанавіць пад заднюю частку падрамніка трансмісійную стойку і падціснуць падрамнік (стойка трансмісійная тыпу ОМА 604).
Адкруціць гайкі 2, малюнак 8-1, мацаванні кранштэйнаў падушак стабілізатара папярочнай устойлівасці (галоўка зменная 10, падаўжальнік і варот).
Адкруціць ніты 1 мацаванні кранштэйнаў падушак стабілізатара папярочнай устойлівасці і зняць кранштэйны 6 (ніты мацавання задняй часткі подрамника) (галоўка зменная 18, падаўжальнік і вороток).
Адкруціць гайку 4 ніта мацавання стойкі стабілізатара папярочнай устойлівасці да рычага пярэдняй падвескі (ключ кутняй Torx Т40, галоўка зменная 13, ключ трещоточный).
Зняць з рычага перадпакоя падвескі элементы стойкі стабілізатара: ніжні гумаметалічны шарнір 5, малюнак 8-2, ніт 1 мацаванні, дзве гумовыя ўтулкі 4, верхні гумаметалічны шарнір 2 і шайбу 3.

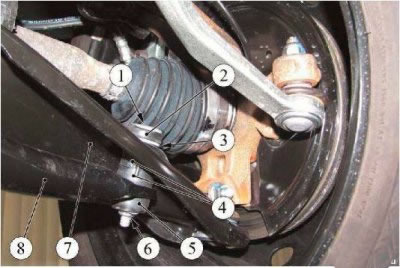

Малюнак 8-2 - Зняцце стойкі стабілізатара папярочнай устойлівасці: 1 - ніт мацавання стойкі стабілізатара; 2 - верхні гумаметалічны шарнір; 3 - шайба; 4 - гумовыя ўтулкі; 5 - ніжні гумаметалічны шарнір; 6 - гайка мацавання стойкі стабілізатара; 7 - рычаг перадпакоя падвескі; 8 - штанга стабілізатара папярочнай устойлівасці
Адлучыць стабілізатар папярочнай устойлівасці ад рычага перадпакоя падвескі з іншага боку.
Зняць стабілізатар папярочнай устойлівасці з аўтамабіля.
Усталяванне
Увага. Выкарыстоўваць балты мацавання кранштэйнаў падушак стабілізатара (нітаў мацавання падрамніка перадпакоя падвескі) другі раз нельга! Ніты абавязкова замяняюцца!
Праверце стан стоек і падушак стабілізатара папярочнай устойлівасці і пры неабходнасці заменіце.
Усталяваць стабілізатар папярочнай устойлівасці на аўтамабіль, усталяваць кранштэйны падушак стабілізатара і загарнуць гайкі мацавання кранштэйнаў (галоўка "на10").
Загарнуць, але не зацягваць да канца, ніты мацавання кранштэйнаў падушак стабілізатара папярочнай устойлівасці (ніты мацавання задняй часткі подрамника) (галоўка "на 18").

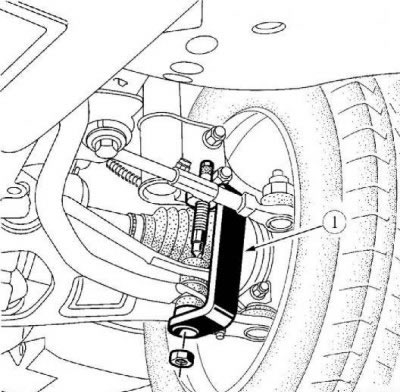

Малюнак 8-3 - Усталёўка стойкі стабілізатара папярочнай устойлівасці: 1 - шрубцынга Sus. 1413 ці Sus. 1734
Усталяваць на рычаг элементы стойкі стабілізатара папярочнай устойлівасці: шайбу, верхні гумаметалічны шарнір, усталяваць паміж рычагом і стабілізатарам дзве гумовыя ўтулкі. Усталяваць ніт мацавання, ніжні гумаметалічны шарнір, сцягнуць пакет элементаў стойкі шрубцынгай і загарнуць, не зацягваючы, гайку (струбцына Sus. 1413 або Sus. 1734, ключ кутняй Torx Т40, галоўка "на 13").
Зняць шрубцынгу.
Усталяваць стойку стабілізатара папярочнай устойлівасці з іншага боку.
Парадак зацяжкі элементаў мацавання стабілізатара папярочнай устойлівасці:
- 1 - гайкі мацавання стоек стабілізатара. Момант зацяжкі гаек 14 Н·м (1,4 кгс·м) (ключ кутняй Torx Т40, галоўка зменная 13, ключ маментны);
- 2 - ніты мацавання кранштэйнаў падушак стабілізатара папярочнай устойлівасці. Момант зацяжкі нітаў 105 Н·м (10,5 кгс·м) (галоўка "на 18").
