Зняцце
Устанавіць аўтамабіль на двухстоечны пад'ёмнік і затармазіць стаяначным тормазам (пад'ёмнік электрагідраўлічны тыпу П-3,2Г грузападымальнасцю 3,2 т).
Для аўтамабіляў з кузавам "універсал"
Нахіліць наперад задні шэраг сядзенняў (для 5-ці мясцовай камплектацыі) або сярэдні шэраг (для 7-мі мясцовай камплектацыі).
Адлучыць і падняць абіўку падлогі.
Зняць вечка люка электрабензапомпы.
Адлучыць калодку 1, малюнак 11-35, джгута правадоў задняга ад модуля 2 электрабензапомпы.
Малюнак 11-35 - Адлучэнне калодкі джгута правадоў задняга ад модуля электрабензапомпы: 1 - калодка джгута правадоў задняга да модуля электрабензапомпы; 2 - модуль электрабензапомпы; 3 - паліўны бак
Запусціць рухавік і даць яму папрацаваць на абарачэннях халастога ходу да поўнага прыпынку для скіду ціску ў паліўнай сістэме, забяспечыўшы адвод выхлапных газаў (шпулька выцяжная з вентылятарам тыпу SERF/SP ф. "СовПлим"). Выключыць запальванне.
Адлучыць клему провада "масы" ад акумулятарнай батарэі.
Падлучыць калодку, джгута правадоў да модуля электрабензапомпы.
Усталяваць вечка люка электрабензапомпы.
Устанавіць і замацаваць абіўку падлогі.
Апусціць задні (для 5-ці мясцовай камплектацыі) або сярэдні (для 7-мі мясцовай камплектацыі) шэраг сядзенняў.
Аперацыі для ўсіх камплектацый аўтамабіляў
Адлучыць мацаванне кажуха ахоўнага аркі правага пярэдняга кола.
Адвесці ў бок кажух ахоўны аркі правага пярэдняга кола.
Адкруціць ніт 1, малюнак 11-36, і гайкі 2, зняць ахоўны экран 3 трубаправодаў (галоўка зменная 10, падаўжальнік, вороток).

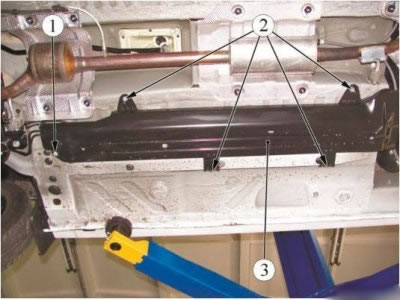

Малюнак 11-36 - Зняцце ахоўнага экрана трубаправодаў: 1 - ніт; 2 - гайка; 3 - ахоўны экран трубаправодаў
Націснуць на спружынныя фіксатары злучальнікаў трубак 1 і 2, малюнак 11-37, і рухам уздоўж восі штуцэраў адлучыць трубкі ад паліўнага бака 3.
Увага. Для аўтамабіляў з кузавам "фургон" прадухіліць выкід паліва пры адлучэнні паліўнага трубкі 2, бо ціск у паліўнага магістралі захоўваецца.

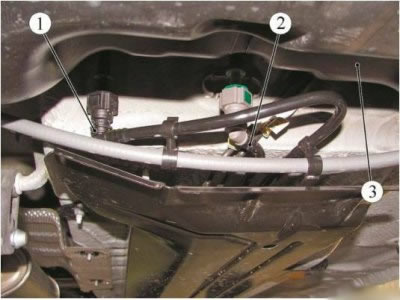

Малюнак 11-37 - Адлучэнне трубак ад паліўнага бака: 1 - трубка ўлоўлівання пароў паліва; 2 - трубка паліўная; 3 - паліўны бак
Адлучыць трубку паліўную і трубку ўлоўлівання пароў паліва ад трымальнікаў на дно кузава.
Адлучыць ад адсорбера 1, малюнак 11-38, трубаправод 2 ўлоўлівання пароў паліва. Адлучыць паліўную трубку 1, малюнак 11-39, ад паліўнай рампы 2.

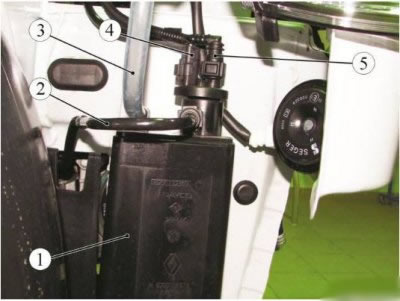

Малюнак 11-38 - Адлучэнне трубкі ўлоўлівання пароў паліва ад адсорбера: 1 - адсорбер; 2 - трубка ўлоўлівання пароў паліва; 3 - трубка сапуна; 4 - калодка джгута правадоў да электрамагнітнага клапана прадзьмуху адсорбера; 5 - трубка адсорбера
Зняць паліўную трубку, трубку ўлоўлівання пароў паліва і ўсталяваць у адтуліны трубак тэхналагічныя заглушкі.
Усталяванне
Выдаліць тэхналагічныя заглушкі.
Далучыць паліўную трубку 1, малюнак 11-39, да паліўнай рампы 2.
Далучыць трубку 2, малюнак 11-38, улоўлівання пароў паліва да адсорбер 1.
Замацаваць трубку паліўную і трубку ўлоўлівання пароў паліва ў трымальніках на дно кузава.
Далучыць трубкі 1 і 2, малюнак 11-37, да паліўнага бака 3 рухам уздоўж восі штуцэра да пстрычкі спружыннага фіксатара злучальніка. Праверыць надзейнасць фіксацыі трубак.
Устанавіць ахоўны экран 3, малюнак 11-36, трубаправодаў, гайкі 2 і ніт 1 (галоўка зменная 10, падаўжальнік, вороток).

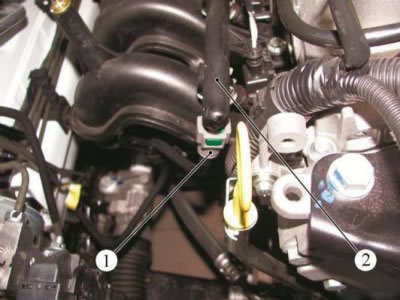

Малюнак 11-39 - Адлучэнне паліўнай трубкі ад паліўнай рампы: 1 - паліўная трубка; 2 - паліўная рампа
Моманты зацяжкі:
- ніт мацавання ахоўнага экрана трубаправодаў 10 Н·м (1,0 кгс·м);
- гайка мацавання ахоўнага экрана трубаправодаў 10 Н·м (1,0 кгс·м) (галоўка зменная 10, падаўжальнік, ключ маментны).
Устанавіць кажух ахоўны аркі правага пярэдняга кола і зафіксаваць.
Далучыць клему провада "масы" да акумулятарнай батарэі.
