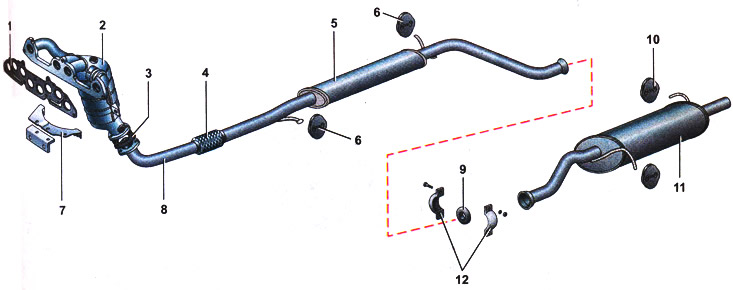

Сістэма выпуску адпрацаваўшых газаў: 1 - пракладка; 2 - каталітычны нейтралізатар; 3 - ушчыльняльная пракладка; 4 - виброизолирующая муфта; 5 - дадатковы глушыцель; 6, 10 - падушкі падвескі глушыцеляў; 7 - кранштэйны каталітычнага калектара; 8-прыёмная труба; 9 - металічнае ўшчыльняльнае кольца; 11 - асноўны глушыцель; 12 - клямкі хамута
Сістэма выпуску адпрацаваўшых газаў складаецца з выпускнога калектара, прыёмнай трубы, асноўнага і дадатковага глушыцеляў і абсталявана каталітычным нейтралізатарам.
Злучэнне выпускнога калектара і галоўкі блока ўшчыльнена пракладкай. Выпускны калектар рухавіка - сталёвы. Каталітычны нейтралізатар аб'яднаны з выпускным калектарам у адзіны неразборны вузел - каталітычны калектар (каткалектар). Гэта скарачае час прагрэву нейтралізатара да працоўнай тэмпературы і павялічвае яго эфектыўнасць. У каталітычным калектары ўстаноўлены два датчыка канцэнтрацыі кіслароду - да і пасля нейтралізатара. Злучэнне каталітычнага калектара з прыёмнай трубой ушчыльненае тэрмаўстойлівай пракладкай. Для зніжэння перадачы вібрацый на кузаў і памяншэнні нагрузкі на сістэму пры ваганнях сілавога агрэгата злучэнне прыёмнай трубы з дадатковым глушыцелем зроблена праз вібраізалюючую муфту (гл. Мал.).
Злучэнне асноўнага і дадатковага глушыцеляў - цвёрдае, са сталёвым ушчыльняльным кольцам. Над дадатковым глушыцелем да кузава прымацаваны тэрмаахоўны металічны экран.
Сістэма выпуску падвешана да кранштэйнаў кузава на чатырох гумовых кольцах падушках. Падушкі падвескі дадатковага глушыцеля і перадпакоя падвескі асноўнага глушыцеля ўзаемазаменныя. Падушка падвескі асноўнага глушыцеля ўзмоцненая.
