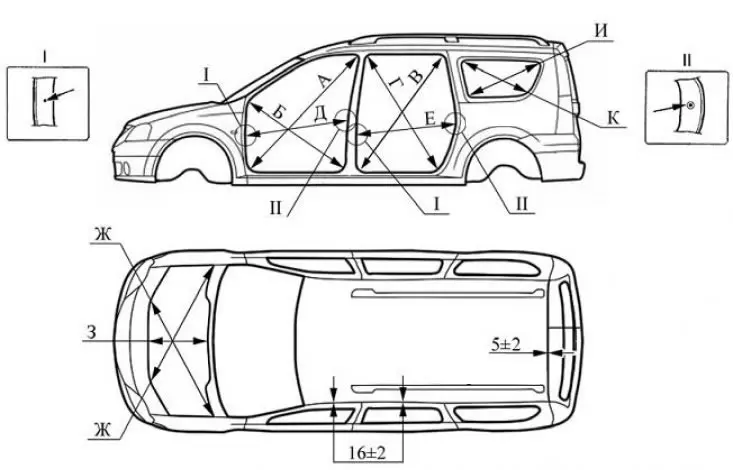

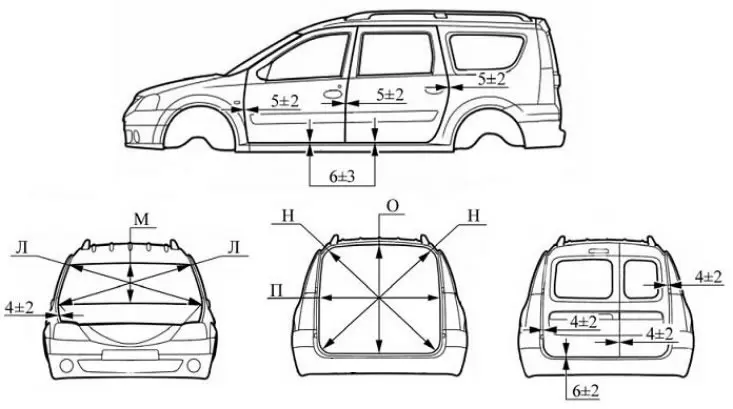

Dimenzije otvora i razmaka spojnih dijelova Largusovog tijela
| A | B | U | G | D | E | I | 3 |
| 1380 ± 5 | 930 ± 4 | 1280 ± 5 | 1155 ± 15 | 925 ± 5 | 975 ± 5 | 1110 ± 5 | 610 ± 3 |
| I | DO | L | M | H | OKO | P | |
| 795 ± 3 | 735 ± 3 | 1530 ± 5 | 800 ± 5 | 1380 ± 4 | 1030 ± 3 | 1140 ± 3 |
Točke pričvršćivanja ovjesa na tijelu

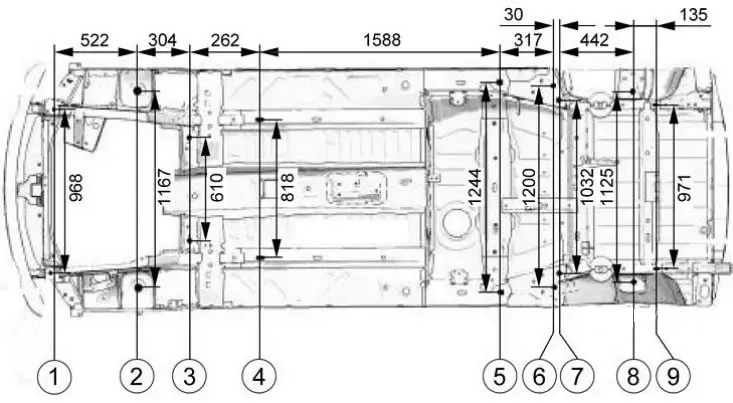

1 - prednje točke pričvršćenja podokvira; 2 - točke pričvršćivanja podupirača amortizera; 3 - točke stražnjeg pričvršćenja podokvira; 4 - rupe za vođenje prednjeg poluga; 5 - prednje vodilice stražnjeg prtljažnika; 6 - rupe za vođenje za montažu stražnjeg ovjesa; 7 - rupe za pričvršćivanje stražnjeg ovjesa; 8 - rupe za montažu stražnjeg amortizera; 9 - stražnje rupe za vođenje stražnjeg bočnog elementa

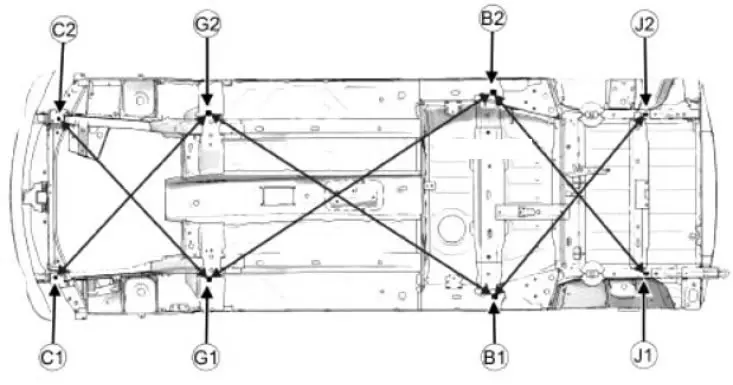

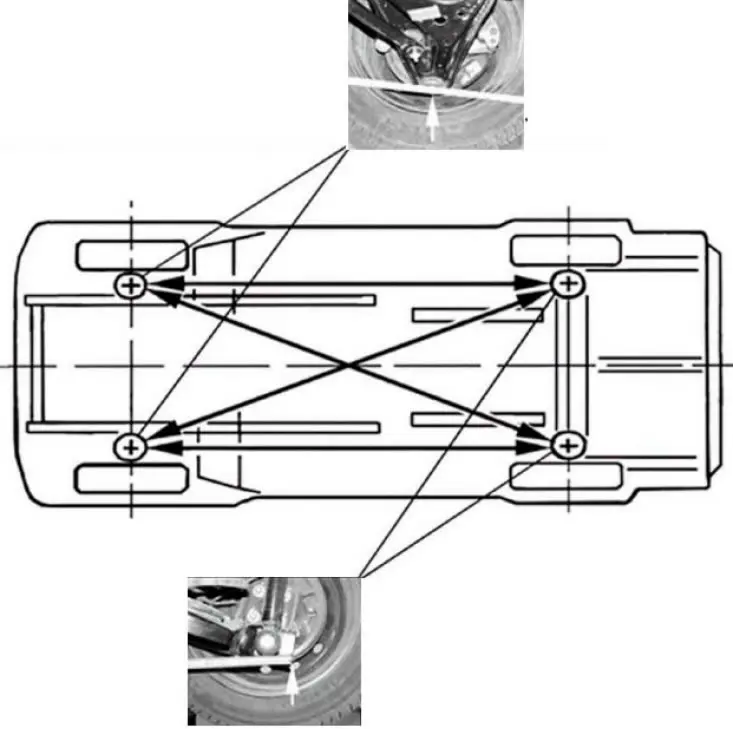

Shema za mjerenje središnjih dimenzija
Prije:
- -1: (U 1) - (G2) = (U 2) - (G1)
- -2: (G1) - (C2) = (G2) - (C1)
straga:
- -1: (G2) - (U 1) = (G1) - (U 2)
- -2: (B1) - (J2) = (B2) - (J1)
Kontrolne točke

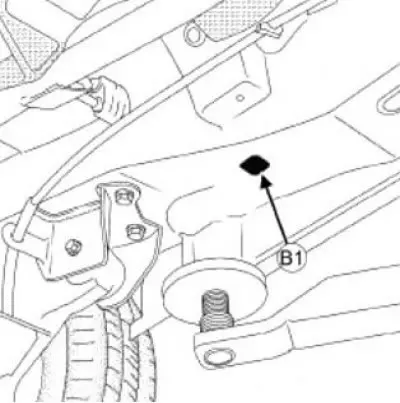

Točka B1, B2

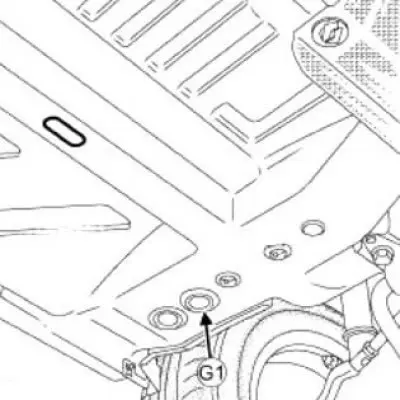

Točka G1, G2

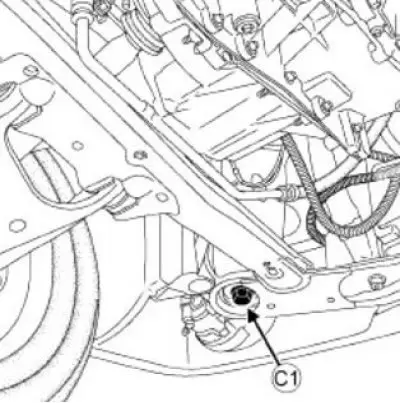

Točka C1, C2

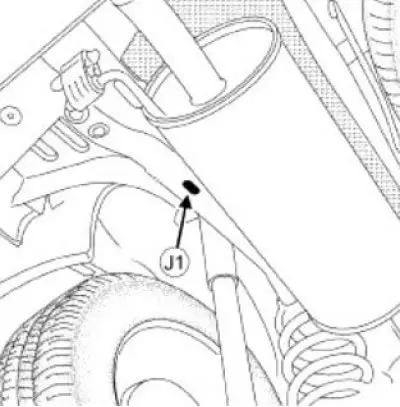

Točka J1, J2
