Bilješka. Pogledajte brojeve dijelova za dijelove. ovdje.
ABS blok nalazi se u motornom prostoru i montiran je na desnom bočnom nosaču, blizu prednje ploče (vidi sl.2, poz.4 ovdje).

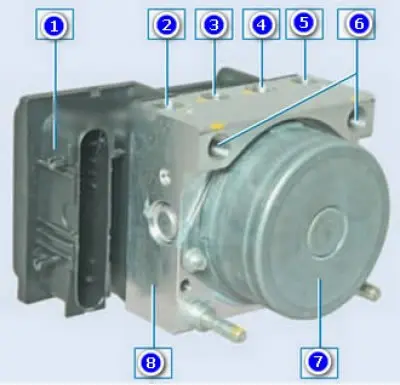

ABS blok: 1 - upravljačka jedinica; 2 – gnijezdo desne prednje kočione cijevi; 3 – gnijezdo stražnje lijeve kočione cijevi; 4 – gnijezdo stražnje desne kočione cijevi; 5 – gnijezdo prednje lijeve kočione cijevi; 6 – gnijezdo cijevi glavnog kočnog cilindra; 7 - pumpa; 8 - hidraulički blok (hidraulička jedinica)
Povlačenje
Postavite vozilo na dizalicu s dva stupa, povucite parkirnu kočnicu i isključite paljenje. Otvorite poklopac motora i odspojite terminal žice "mase" iz baterije.
Odvijte tri matice koje pričvršćuju zvučnu izolaciju za prednju ploču i desni blatobran i pomaknite zvučnu izolaciju kako biste pristupili hidrauličkoj jedinici (ravni odvijač).

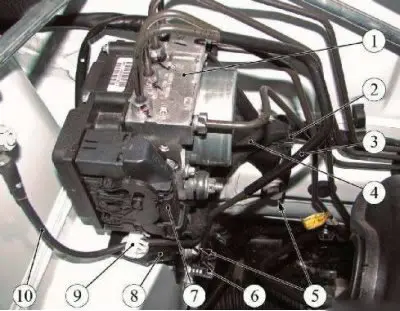

Slika 21-1 - Uklanjanje ABS hidrauličke jedinice: 1 - hidraulička jedinica (blok) ABS; 2 - nosač za pričvršćivanje prednjeg kabelskog svežnja na nosač kućišta ventila; 3 - kočna cijev; 4 - prednji kabelski svežanj; 5 - vijci za pričvršćivanje nosača kućišta ventila; 6 - nosač za pričvršćivanje kočione cijevi na nosač tijela ventila; 7 - blok utikača prednjeg kabelskog svežnja; 8 - nosač za pričvršćivanje tijela ventila; 9 - nosač za pričvršćivanje žice "mase" na nosaču hidrauličke jedinice; 10 - žica "mase"

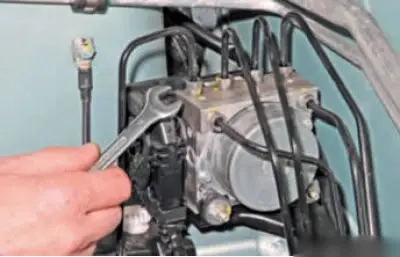

Odvijte priključke i odvojite kočione cijevi od hidrauličke jedinice protublokirajućeg kočnog sustava. (ključ "u 11", ili ključ za kočione cijevi tipa 41 08 11 13 f. "Stahlwille").
Postavite čepove u otvore hidrauličke jedinice i na kočione cijevi.

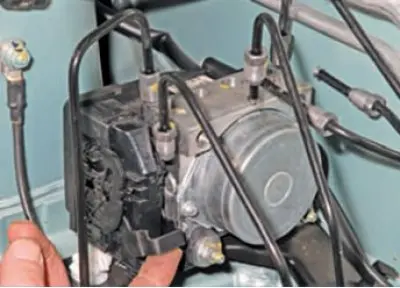

Podizanje zasuna...

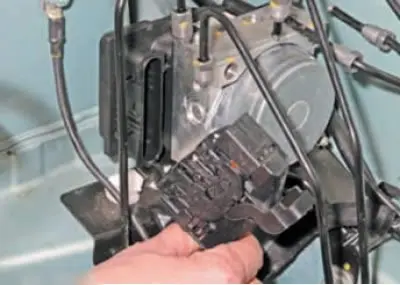

... odvojite utikač 7, slika 21-1, prednjeg kabelskog snopa od hidrauličke jedinice.
Uklonite žicu za uzemljenje 10 iz držača 9 (riža. 21-1).
Uklonite prednji kabelski svežanj iz držača 2 (riža. ispod).

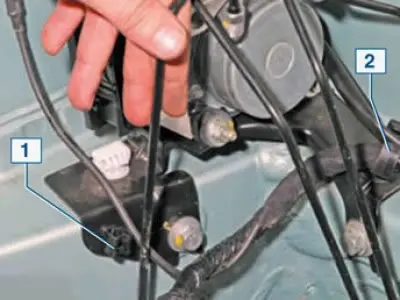

Uklonite kočionu cijev s pričvrsnog nosača 1 na nosač hidrauličke jedinice (riža. ispod).

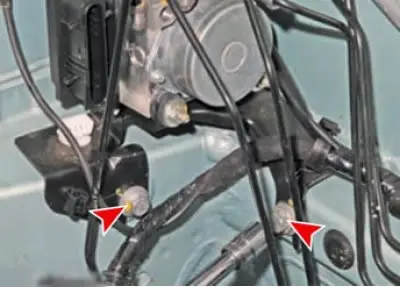

Otpustite vijke koji pričvršćuju nosač hidrauličke jedinice na tijelo i uklonite hidrauličku jedinicu (ABS kućište ventila) u kompletu sa nosačem (izmjenjiva glava 13, ključ sa čegrtaljkom).

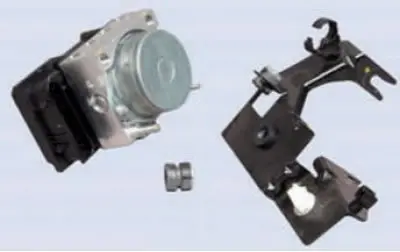

Odvijte vijke koji pričvršćuju hidrauličku jedinicu na montažni nosač i uklonite hidrauličku jedinicu (izmjenjiva glava 10, ključ sa čegrtaljkom).
Montaža
Pažnja. Prilikom zamjene hidrauličke jedinice, izvršite postupak računalnog programiranja ABS-a.
Pažnja. Kako bi se osigurala nepropusnost konektora upravljačke jedinice hidrauličke jedinice, žičani terminal "mase " hidraulička jedinica mora biti usmjerena prema dolje.
Postavite hidrauličku jedinicu na montažni nosač i pričvrstite je vijcima. Moment pritezanja vijaka 8 Nm (0,8 kgfm) (izmjenjiva glava 10, ključ sa čegrtaljkom, moment ključ).
Ugradite sklop hidrauličke jedinice s nosačem na vozilo i pričvrstite ga vijcima. Moment pritezanja vijaka 22 Nm (2,2 kgfm) (izmjenjiva glava 13, ključ sa čegrtaljkom, moment ključ).
Spojite konektor prednjeg kabelskog svežnja na konektor hidrauličke jedinice.
Ugradite kabelski svežanj, žicu "mase" a kočionu cijev u pričvrsne nosače na nosaču hidrauličke jedinice (ravni odvijač).
Izvadite tehnološke čepove iz otvora hidrauličkog agregata i kočionih cijevi te spojite kočione cijevi na hidraulični agregat. Moment pritezanja fitinga 14 Nm (1,4 kgfm) (ključ za kočione cijevi tip 41 08 11 13 f. "Stahlwille", izmjenjivi umetak 11 tip 58 23 10 11 f. "Stahlwille", moment ključ tipa 50 18 00 04 f. "Stahlwille").
Spojite terminal žice "mase" na bateriju.
Odzračite kočioni sustav (pogledajte ovdje).
Probnom vožnjom ili na postolju provjerite učinkovitost ispravnog kočionog sustava.
