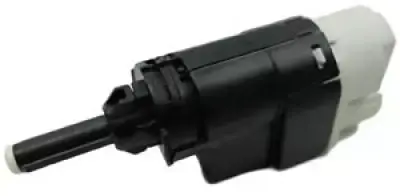

Povlačenje
Postavite automobil na radni položaj, zakočite parkirnom kočnicom i isključite kontakt.

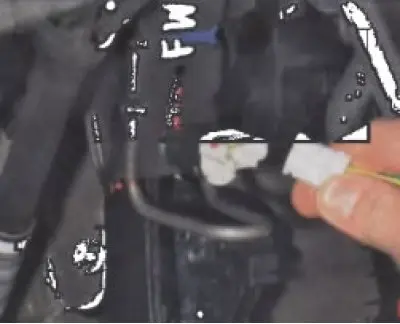

Odvojite konektor kabelskog svežnja od prekidača svjetla kočnice.

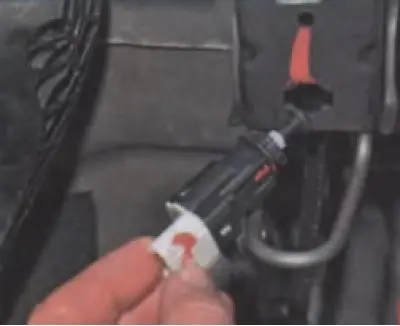

Uklonite prekidač svjetla kočnice okretanjem za četvrtinu kruga u smjeru suprotnom od kazaljke na satu.
Montaža
Pažnja. Nepravilno podešavanje prekidača kočionog svjetla može uzrokovati prijevremeno trošenje kočionih pločica, kao i odstupanja u radu elektroničkog sustava upravljanja motorom (ECM).
Pažnja. Kako biste osigurali pravilan rad prekidača svjetla kočnice:
- nije dopušteno vaditi pokretnu nazubljenu šipku s nje; kada je šipka odvojena od sklopke, sklopka se mora zamijeniti;
- produžetak šipke prekidača nije dopušteno podešavati više od tri puta; nakon tri neuspješna pokušaja podešavanja prekidač je potrebno zamijeniti;
- nakon što je prekidač uklonjen ili je podešavanje povrijeđeno tijekom rutinskog održavanja, prekidač se mora zamijeniti.
Prije ugradnje prekidača kočionog svjetla potrebno je podesiti izbočinu nazubljene šipke.

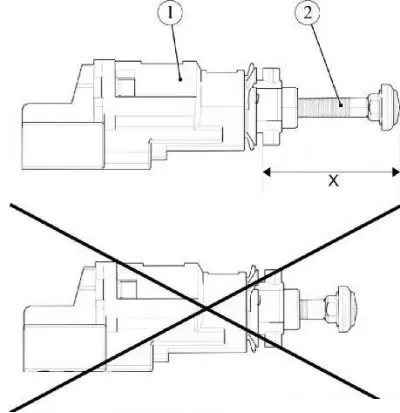

Slika 7-1 - Podešavanje produžetka šipke prekidača svjetla kočnice: 1 - prekidač svjetla kočnice; 2 - šipka prekidača signala kočnice; X - mjera za podešavanje
Izmjerite izbočinu vretena 2, slika 7-1, izbočina mora odgovarati dimenziji X = 28 mm. U slučaju neusklađenosti, pažljivo izvucite polugu iz prekidača 1 za naznačenu količinu (metalno ravnalo).
Provjerite je li papučica kočnice dobro spojena na podizač vakuumskog pojačivača. Pritisnite papučicu 1, slika 7-2, kočite rukom. Dok držite pritisnutu papučicu kočnice, ugradite prekidač svjetla kočnice u rupu u nosaču 3 sklopa papučice i pričvrstite ga okretanjem za četvrtinu kruga u smjeru kazaljke na satu. Pažljivo vratite papučicu kočnice u prvobitni položaj.

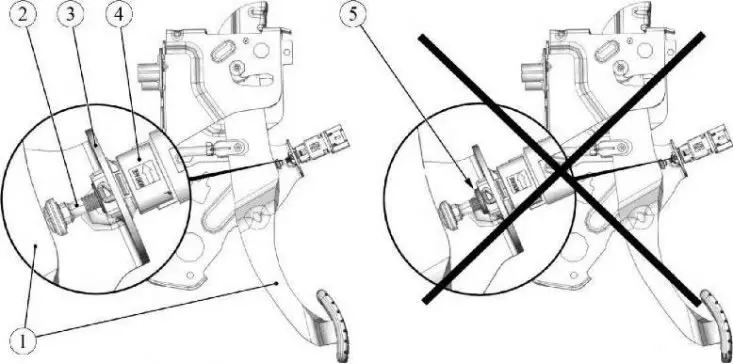

Slika 7-2 - Ugradnja prekidača kočionog svjetla: 1 - papučica kočnice; 2 - šipka prekidača signala kočnice; 3 - nosač sklopa papučice; 4 - prekidač signala kočnice; 5 - čahura stabljike
Kada se papučica kočnice vrati, produžetak vretena 2 prekidača kočionog svjetla automatski se podešava (šipka je uvučena u prekidač za potrebnu količinu, čuju se karakteristični klikovi kada zubi šipke prolaze kroz fiksne položaje).
Nakon vraćanja papučice, provjerite izbočenje rukavca 5 šipke prekidača, izbočenje rukavca izvan kraja tijela prekidača 4 nije dopušteno, ako rukav strši, ponovite podešavanje.
Završno podešavanje prekidača svjetla kočnice

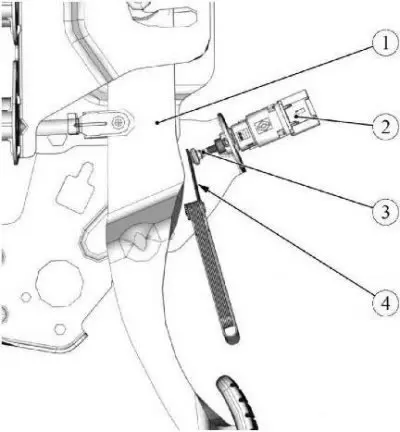

Slika 7-3 - Završno podešavanje prekidača svjetla kočnice: 1 - papučica kočnice; 2 - prekidač signala kočnice; 3 - šipka prekidača signala kočnice; 4 - sonda debljine 2 mm
Pritisnite papučicu kočnice rukom.
Postavite mjerač 4 debljine 2 mm između drške 3, slika 7-3, prekidača i papučice kočnice 1 i pažljivo vratite papučicu u prvobitni položaj (sonda 2 mm).
Ponovno pritisnite papučicu i izvadite mjernu šipku.
Prilagodba završena.
Spojite konektor kabelskog svežnja na prekidač svjetla kočnice.
