Povlačenje
Rad se obavlja na dizalici.
Pričvrstite hladnjak motora na prednju poprečnu šipku odjeljka motora pomoću traka.
Skinite prednje kotače i zaštitu kućišta motora.
Uklonite oblogu prednjeg blatobrana i blatobran.
Odvijte tri vijka koji pričvršćuju donji dio odbojnika za podokvir prednjeg ovjesa i uklonite donji dio odbojnika, otpuštajući podokvir.
Za vozila s motorom K7M, uklonite katalizator.
Odvijte i uklonite vijke koji pričvršćuju strijele podokvira na bočne elemente (glava "na 13").
Odvijte matice i uklonite vijke koji pričvršćuju kuglične ležajeve na zglobove upravljača (ključ "u 16", glava "u 16").
Odvojite kuglaste zglobove krakova prednjeg ovjesa od zglobova upravljača.
Otpustite vijak koji pričvršćuje niskotlačnu cijev na podokvir prednjeg ovjesa (glava "na 10").
Za vozila s motorom K4M, uklonite kabelski svežanj senzora za kisik iz držača na toplinskom štitu upravljača, odvrnite pričvrsne vijke toplinskog štita upravljača i uklonite štit (glava "u 13").
Odvijte vijke koji pričvršćuju upravljački mehanizam na podokvir i pričvrstite upravljački mehanizam na karoseriju (glava "u 18").
Otpustite i uklonite vijak 3, slika 7-1, koji pričvršćuje spojni nosač 4 na donju polugu zakretnog momenta 2 (glava "u 18").
Lagano otpustite vijak 5 koji pričvršćuje spojni nosač na kućište radilice 6 mjenjača i okrenite nosač 4 od mlaznog potiska 2 (glava"u 18").

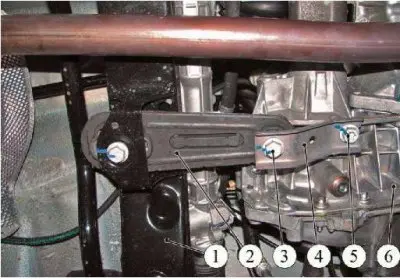

Slika 7-1 - Uklanjanje spojnog nosača s poluge zakretnog momenta: 1 - podokvir prednjeg ovjesa; 2 - donji mlazni potisak; 3 - pričvrsni vijak; 4 - spojni nosač; 5 - pričvrsni vijak; 6 - kućište mjenjača

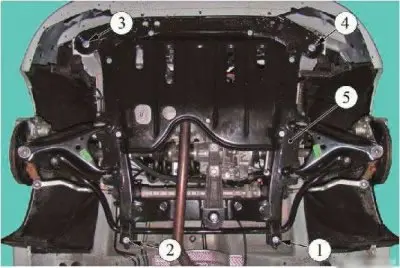

Slika 7-2 - Redoslijed zatezanja montažnih vijaka podokvira: 1,2, 3,4 - montažni vijci podokvira numerirani prema redoslijedu zatezanja; 5 - podokvir prednjeg ovjesa
Stavite opružni nosač mjenjača ispod podokvira 5, slika 7-2, prednjeg ovjesa, podignite graničnik dok ne dodirne podokvir i odvrnite vijke 1-4 pričvršćivanja podokvira (glava "u 18").
Spustite prijenosni toranj i uklonite podokvir s karoserije. To morate učiniti s pomoćnikom.
Uklonite s podokvira ako je potrebno:
- stabilizator;
- ruke prednjeg ovjesa;
- mlazni potisak donjeg nosača agregata.
Montaža
Pažnja. Ponovna uporaba vijaka podokvira prednjeg ovjesa nije dopuštena. Vijci se moraju zamijeniti.
Pažnja. Ponovna uporaba matice kuglastog zgloba na zglobu upravljača nije dopuštena. Matica se mora zamijeniti.
Ako je uklonjen radi ugradnje na podokvir:
- ruke prednjeg ovjesa;
- stabilizator;
- mlazni potisak donjeg nosača agregata.
Ugradite podokvir na automobil i zamotajte, bez zatezanja do kraja, nove pričvrsne vijke. Instalirajte s pomoćnikom (glava "u 18").
Na kraju zategnite pričvrsne vijke podokvira redoslijedom prikazanim na slici 7-2. Moment pritezanja vijaka 105 Nm (10,5 kgfm).
Ugradite prijenosnik upravljača na podokvir prednjeg ovjesa i pričvrstite ga vijcima. Moment pritezanja vijaka 105 Nm (10,5 kgfm).
Za vozila s motorom K4M, postavite toplinski štitnik upravljača na mjesto i pričvrstite ga vijcima. Moment pritezanja vijaka 21 Nm (2,1 kgfm) (glava "u 13").
Pričvrstite kabelski svežanj senzora za kisik na držač na toplinskom štitniku prijenosnika upravljača.
Spojite spojni nosač mjenjača na donju spojnu šipku pogonske jedinice i zategnite vijke koji pričvršćuju nosač na kućište mjenjača i na spojnu šipku. Moment pritezanja vijaka 105 Nm (10,5 kgfm) (glava "u 18").
Pričvrstite niskotlačni vod na podokvir prednjeg ovjesa. Moment pritezanja vijaka 21 Nm (2,1 kgfm) (glava "na 10").
Pažnja. Vijak kuglastog zgloba donje poluge prednjeg ovjesa na rukavcu upravljača montira se s glavom prema prednjem dijelu vozila.
Ugradite svornjak kuglastog zgloba poluge prednjeg ovjesa u zglob upravljača, postavite pričvrsni vijak i zategnite novu maticu. Prilikom sastavljanja, rame distantne pločice mora pasti u utor na zglobu upravljača. Moment pritezanja matice 62 Nm (6,2 kgfm)
Ponovite operaciju povezivanja poluge s zglobom upravljača za drugu stranu.
Ugradite pričvrsne vijke u gornje rupe klipnjača podokvira prednjeg ovjesa i zavrnite ih u odgovarajuće rupe bočnih elemenata odjeljka motora. Moment pritezanja vijaka 21 Nm (2,1 kgfm).
Za vozila s motorom K7M, ugradite katalizator.
Pričvrstite donji dio odbojnika na podokvir prednjeg ovjesa s tri pričvrsna vijka.
Ugradite donji i bočni blatobran prednjih blatobrana.
Ugradite zaštitu kućišta motora.
Ugradite prednje kotače.
Uklonite trake za pričvršćivanje s radijatora.
Provjerite i, ako je potrebno, podesite poravnanje prednjih kotača.
