Bilješka. Provjerite i namjestite prednja svjetla na opremljenom automobilu (sa punim rezervoarom, alatom i rezervnim kotačem).
1. Prethodno provjerite i po potrebi dovedite tlak zraka u gumama na normalu. (pogledajte ovdje).

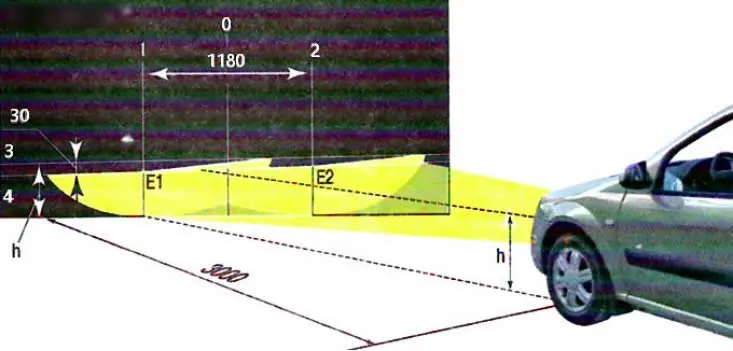

2. Postavite automobil uza zid, na udaljenosti od 3 m (npr. u garaži). Stavite dodatnu težinu od 75 kg na vozačevo sjedalo, simulirajući tako težinu vozača. Označite ekran na zidu kao što je prikazano. Uzdužna ravnina simetrije automobila mora prolaziti duž crte 0 na ekranu. Zaljuljajte vozilo bočno kako biste omogućili samopodešavanje opruga ovjesa.
3. Izmjerite udaljenost od sredine prednjih svjetala do poda na vašem vozilu. To će biti udaljenost h na ekranu.

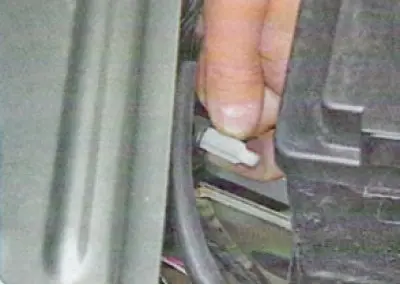

4. Ugradite kontrolu dometa prednjih svjetala (ako je instaliran) na ploči s instrumentima u položaj koji odgovara opterećenju automobila s jednim vozačem. (pogledajte ovdje).
5. Uključite kratka svjetla.
6. Preporuča se provjeriti smjer svjetlosne točke za svako prednje svjetlo posebno. Pokrijte drugo prednje svjetlo neprozirnim materijalom tijekom podešavanja.
7. Ako mjesto svjetlosnih točaka ne odgovara slici, otvorite poklopac. Okretanje vijka za podešavanje (pogled na lijevo blok prednje svjetlo iz odjeljka motora), podesite vodoravni položaj svjetlosne točke na ekranu...
8....i okomito.

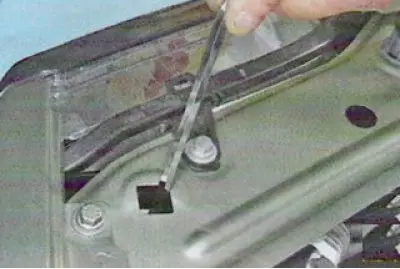

Za rotiranje vijka za okomito podešavanje umetnite šesterokut kroz rupu u gornjem poprečnom nosaču okvira radijatora.

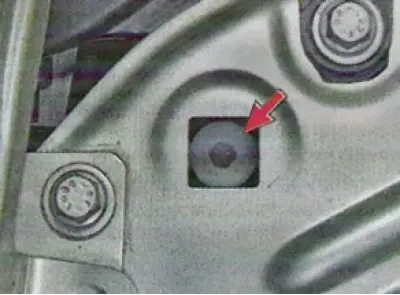

Ovako se nalazi vijak za okomito podešavanje prednjih svjetala.
9. Prednja svjetla se smatraju podešenim kada se gornje granice lijevih dijelova svjetlosnih točaka podudaraju s linijom 4, a okomite linije 1 i 2 prolaze kroz točke E1 i E2 sjecišta vodoravnih i nagnutih dijelova svjetla. mrlje.
10. Ako je potrebno, podesite drugo prednje svjetlo na isti način.
Podešavanje svjetla za maglu

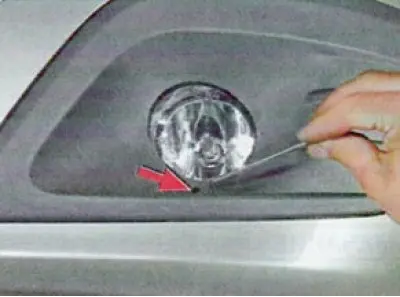

1. Snopovi svjetla maglenki se podešavaju samo po visini. Za pristup vijcima za podešavanje na kućištima svjetla za maglu, predviđene su rupe u okvirima svjetla za maglu. Okretanjem vijaka za podešavanje križnim odvijačem postignite da gornje granice svjetlosnih točaka budu na liniji 4 ili malo ispod nje.

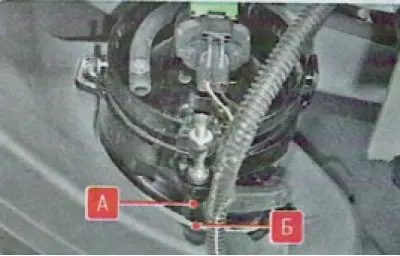

Ovako se nalazi vijak za podešavanje A na kućištu svjetla za maglu i rupa B za podešavanje na oblogi prednjeg svjetla (pogled s uklonjenim branikom).
