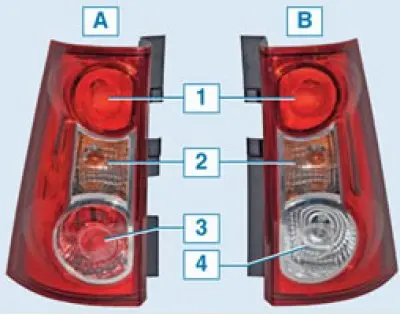

Položaj svjetala u stražnjim svjetlima: A - lijevo svjetlo; B - desna svjetiljka; 1 – lampica signala kočenja i gabaritnog svjetla; 2 – svjetiljka pokazivača skretanja; 3 - svjetiljka za maglu; 4 – svjetiljka svjetla podloge
Primjenjive svjetiljke, Proizvodi od svjetiljki.
Operacije su prikazane na lijevoj strani, na desnoj - slično.

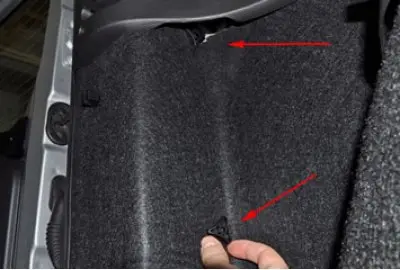

Otvorite vrata prtljažnika i odvrnite dvije plastične matice koje pričvršćuju stražnje svjetlo.

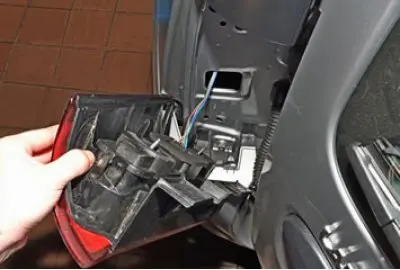

Uklonite svjetiljku iz šupljine u tijelu, koliko to ožičenje dopušta.

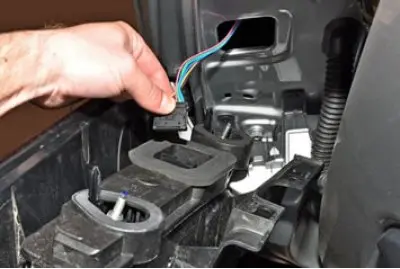

Nakon što pritisnete zasun, odvojite konektor žičanog bloka od svjetiljke.

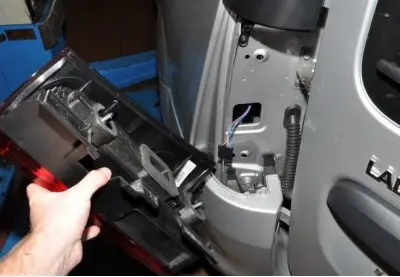

Potpuno uklonite prednje svjetlo.

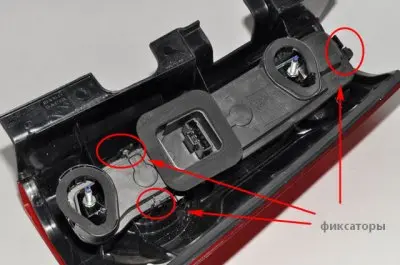

Pritiskom na tri zasuna navedena na fotografiji...

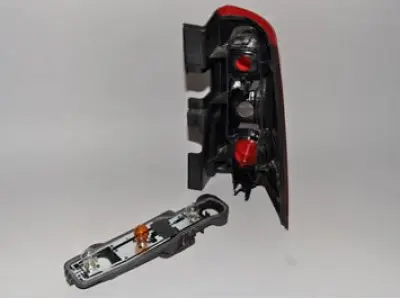

Uklonite stražnji poklopac svjetla koji drži držače žarulja.
Laganim pritiskom na lampu i okretanjem u smjeru suprotnom od kazaljke na satu izvadite je iz utičnice.

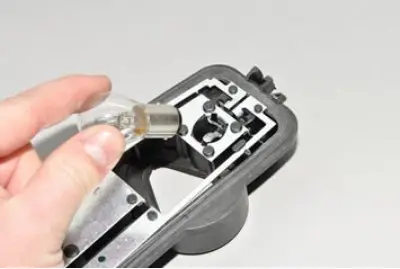

Ova lampa je kombinirana i odgovorna je za bočno svjetlo i stop svjetlo. Tip - P21/5W.
Prilikom postavljanja nove svjetiljke, izbočine na postolju svjetiljke moraju stati u utore na utičnici. Zaključajte žarulju u utičnicu okretanjem u smjeru kazaljke na satu do kraja.

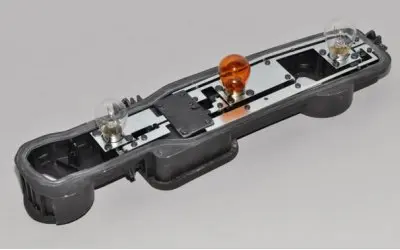

Zamijenite žarulju pokazivača smjera na isti način (Vrsta - PY21W) i svjetiljka za maglu (Vrsta - P21W).

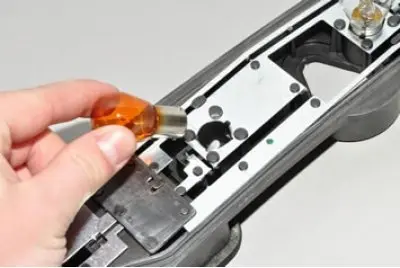

Na žarulji pokazivača smjera također postoje izbočine koje moraju stati u odgovarajuće utore na postolju.
U stražnjem desnom svjetlu nalazi se i svjetlo za vožnju unatrag.

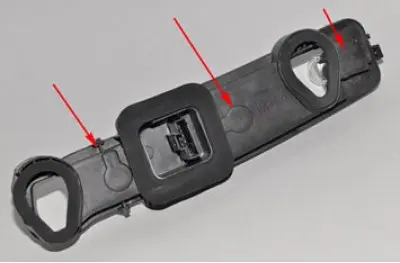

Na stražnjoj strani poklopca na svakom grlu naznačeni su tipovi žarulja.
Ugradite sve dijelove obrnutim redoslijedom.
