Za obavljanje posla trebat će vam izvlakač kuglastog zgloba.
Redoslijed izvršenja
1. Pripremamo auto za rad (cm. «Priprema automobila za održavanje i popravak»).
2. Skinite prednji kotač (cm. «Zamjena kotača»).

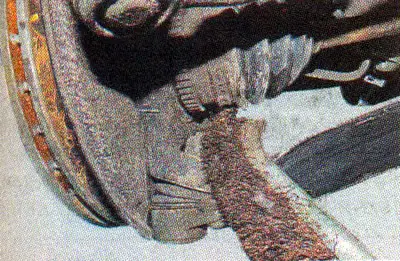

3. Čistimo točke pričvršćivanja vrha...

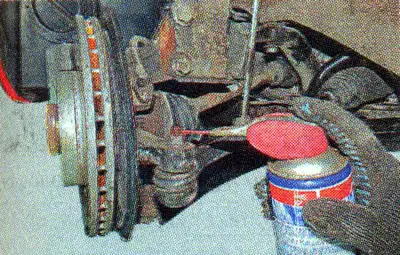

...i tretirajte ih penetrirajućim lubrikantom.

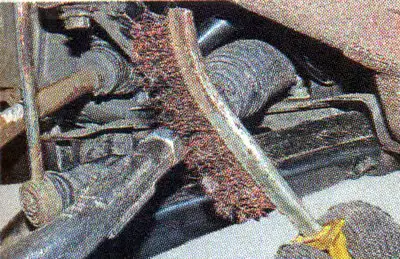

4. Očistimo šipku upravljača od prljavštine na mjestu gdje je vrh pričvršćen...

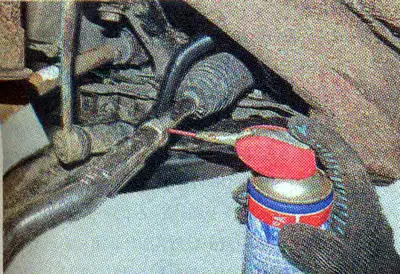

...navoj obrađujemo penetrirajućim lubrikantom.

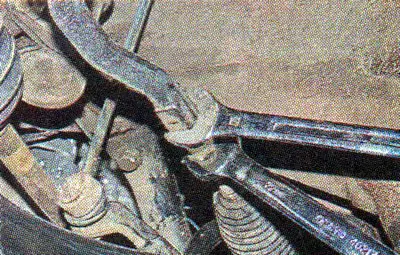

5. Koristeći ključ od 22 mm, otpustite sigurnosnu maticu, držeći vrh da se ne okrene pomoću ključa iste veličine.

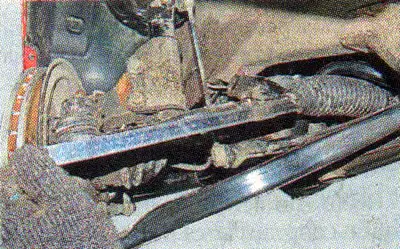

6. Mjerimo udaljenost od sredine šarke vrha do kraja navoja na šipki upravljača.

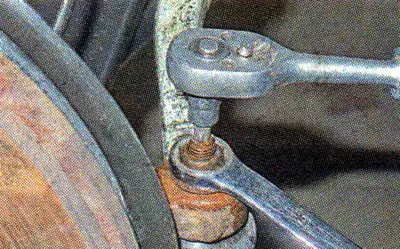

7. Koristeći ključ od 16 mm, otpustite maticu koja pričvršćuje zatik spone (ako je potrebno, spriječite okretanje prsta pomoću ključa TORX T30) i okrenite ga nekoliko okretaja.

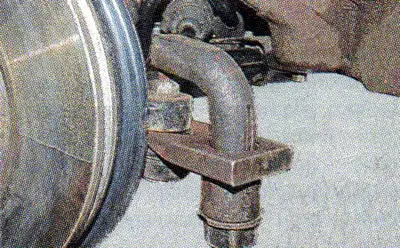

8. Ugradite izvlakač kuglastog zgloba i pritisnite klin kuglastog zgloba iz ušice zgloba upravljača.
9. Odvijte maticu koja pričvršćuje klin kuglastog zgloba i uklonite ga s kraka upravljača.
Komentar. Matica klina kuglastog zgloba je samozaključavajuća i ne može se ponovno koristiti, pa se mora zamijeniti tijekom sastavljanja.

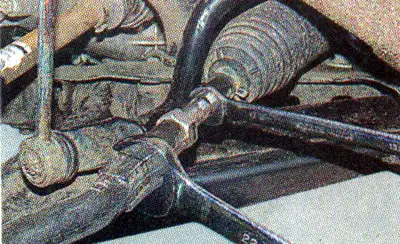

10. S otvorenim ključem od 22 mm, odvrnite kraj spone, držeći šipku da se ne okrene pomoću ključa od 13 mm, i uklonite je.
11. Instaliramo novi vrh obrnutim redoslijedom tako da udaljenost od središta šarke do kraja navoja na šipki upravljača bude ista. Ako će za to biti potrebno zakrenuti šipku upravljača, otpustite i pomaknite stezaljku koja učvršćuje njezin poklopac (Pogledaj ispod, «Zaštitni poklopac spone - zamjena».

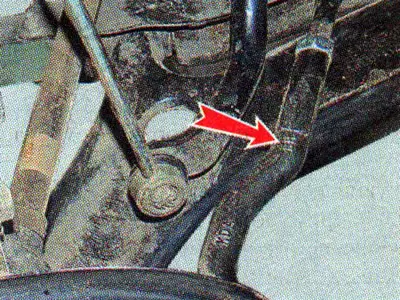

Komentar. Lijevi nasadnik je označen LH, a desni nasadnik je označen RH.
12. Zategnite sigurnosnu maticu vrha upravljača i maticu klina kuglastog zgloba s propisanim zakretnim momentom (vidi tablicu. 12.2).
13. Ugradite uklonjeni kotač.
14. Provjeravamo i po potrebi podešavamo kutove nagiba kotača u specijaliziranom servisu.
