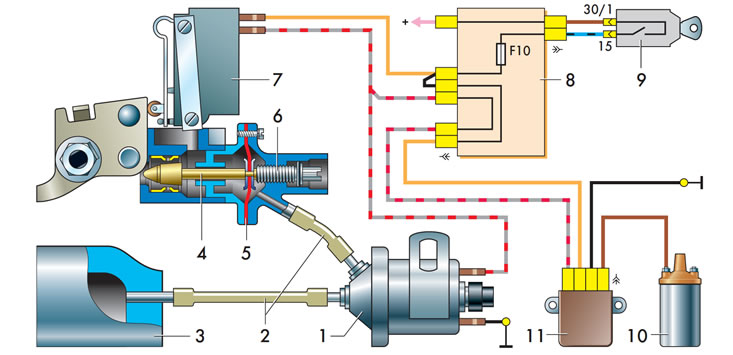

Схема системы экономайзера принудительного холостого хода: 1 - электромагнитный пневмоклапан; 2 - шланги; 3 - впускной трубопровод; 4 - игла клапана экономайзера; 5 - диафрагма клапана экономайзера; 6 - винт «количества»; 7 - микропереключатель; 8 - монтажный блок; 9 - выключатель зажигания; 10 - катушка зажигания; 11 - блок управления
Система экономайзера принудительного холостого хода устанавливается на большинстве базовых моделей карбюраторов и предназначена для отключения подачи топлива системой холостого хода в режиме торможения двигателем и при выключении зажигания. Благодаря этому сокращается расход топлива и выброс в атмосферу токсичных соединений, а также исключается самопроизвольное воспламенение рабочей смеси в цилиндрах после выключения зажигания (так называемый «дизелинг»).
Командный элемент системы ЭПХХ — электронный блок управления проводами, через монтажный блок соединен с катушкой зажигания, микропереключателем и электромагнитным пневмоклапаном. На место винта «количества» в корпус дроссельных заслонок установлен экономайзер принудительного холостого хода. На холостом ходу разрежение из впускного трубопровода по шлангам через пневмоклапан, передается в наддиафрагменное пространство экономайзера. Благодаря этому клапан экономайзера находится в открытом положении. При снятии напряжения с выводов электромагнитного
пневмоклапана полость над диафрагмой экономайзера сообщается с атмосферой, и клапан (под действием разрежения в задроссельном пространстве карбюратора) закрывается.
Блок управления отключает пневмоклапан в режиме принудительного холостого хода: по частоте импульсов на выводе катушки зажигания блок определяет частоту оборотов коленчатого вала. Если она более 1600 мин-1 блок управления отключает питание пневмоклапана и снова включает питание при падении оборотов до 1200 мин-1.
Микропереключатель подает напряжение на клапан в обход блока управления, когда дроссельная заслонка открыта.
При выключенном зажигании напряжение на электромагнитный пневмоклапан не подается и клапан экономайзера закрыт.
