В простейшем карбюраторе по мере открытия дроссельной заслонки увеличение расхода воздуха, проходящего через диффузор, происходит медленнее, чем увеличение расхода топлива, вытекающего из распылителя. Горючая смесь становится богатой. Чтобы исключить пе-реобогащение смеси, необходимо компенсировать ее состав воздухом в зависимости от степени открытия дроссельной заслонки. В карбюраторе такое возмещение осуществляет главная дозирующая система.
В карбюраторах «Озон» компенсация осуществляется пневматическим торможением: топливо в распылитель поступает не непосредственно из поплавковой камеры, а через эмульсионный колодец — вертикальный канал, в котором установлена эмульсионная трубка. Стенки трубки имеют отверстия для выхода воздуха, поступающего в нее сверху через воздушный жиклер. Поступление топлива в эмульсионный колодец определяется топливным жиклером. В эмульсионном колодце топливо смешивается с воздухом, выходящим из отверстий эмульсионной трубки. В результате в распылитель попадает топливная эмульсия, а не чистое топливо. По мере открытия дроссельной заслонки в диффузоре увеличивается разрежение и возрастает истечение эмульсии из распылителя. Одновременно растет поступление воздуха в распылитель через воздушный жиклер, из-за чего уменьшается поступление топлива из поплавковой камеры через топливный жиклер в эмульсионный колодец. Количество топлива, проходящего через жиклер, соответствует поступающему в диффузор количеству воздуха, что и обеспечивает компенсацию состава смеси. Требуемый состав горючей смеси задается подбором проходных сечений топливного и воздушного жиклеров, а также типом эмульсионной трубки.
Сбалансированная поплавковая камера

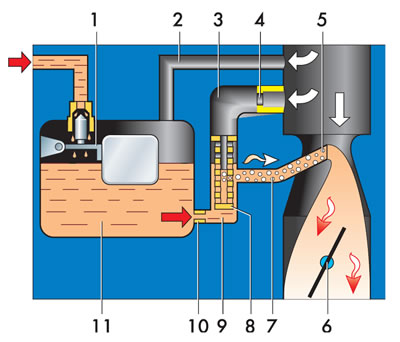

Схема главной дозирующей системы: 1 - поплавковый механизм с топливным клапаном; 2 - балансировочный канал поплавковой камеры; 3 - воздушный канал эмульсионного колодца; 4 - воздушный жиклер; 5 - распылитель; 6 - дроссельная заслонка; 7 - эмульсионный канал; 8 - эмульсионная трубка; 9 - эмульсионный колодец; 10-топливный жиклер; 11 - поплавковая камера
В простейшем карбюраторе поплавковая камера связана с атмосферой через отверстие в крышке (см. рис.). В процессе эксплуатации по мере загрязнения воздушного фильтра в диффузоре такого карбюратора будет возрастать разрежение и, следовательно, смесь начнет обогащаться. Чтобы исключить влияние загрязнения воздушного фильтра на состав горючей смеси, внутренняя полость поплавковой камеры соединена каналом с горловиной карбюратора.
