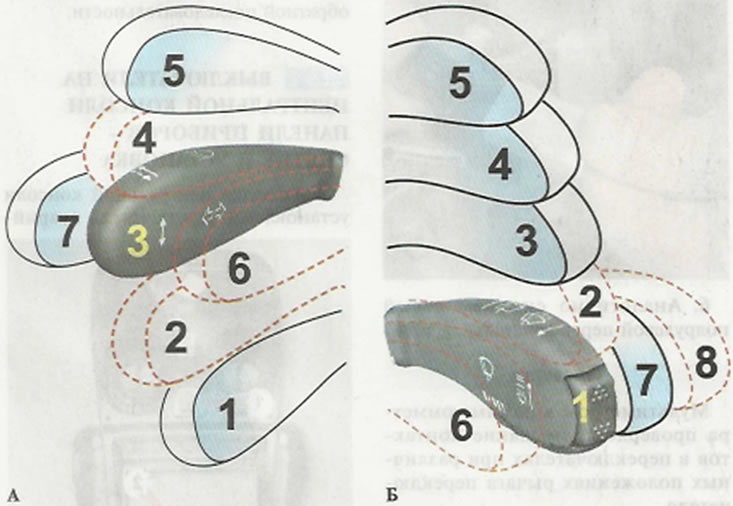

Положення важелів підрульових перемикачів: А - лівий підрульовий перемикач (перемикач світла фар та покажчиків повороту); Б - правий підрульовий перемикач (перемикач склоочисників та омивачів)
Примітка. Пунктиром показані положення, у яких важелі перемикачів не фіксуються. У важіль правого перемикача вбудовано дві кнопки керування маршрутним комп'ютером.
Підрульові перемикачі слід знімати окремо у разі їх перевірки та заміни. Перед розбиранням рульової колонки та інших подібних робіт підрульові перемикачі доцільно зняти разом із з'єднувачем ( «Рульова колонка - зняття та встановлення»).
Для виконання роботи потрібно мультиметр.
Зняття підрульових перемикачів
1. Підготовляємо автомобіль до виконання роботи та від'єднуємо клему дроту від негативного виведення акумуляторної батареї ( «Підготовка автомобіля до технічного обслуговування та ремонту»).
2. Знімаємо декоративні накладки кермової колонки ( «Декоративні накладки кермової колонки - зняття та встановлення»).
3. Стиснувши пружинні фіксатори правого перемикача, виймаємо його зі з'єднувача разом із підключеною колодкою джгута проводів.

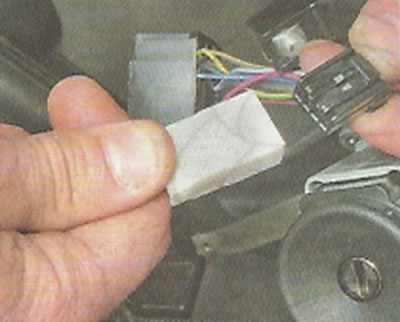

4. Від'єднуємо колодку джгута дротів від перемикача.
5. Роз'єднуємо колодку джгута проводів кнопок керування маршрутним комп'ютером.
6. Аналогічно знімаємо лівий підрульовий перемикач.
Перевірка
Мультиметром у режимі омметра перевіряємо замикання контактів у перемикачах за різних положень важеля перемикача.
Зауваження. Порядок замикання контактів за різних положень важелів перемикачів представлений у таблиці 13.9.1.
Встановлення підрульових перемикачів
Встановлюємо перемикачі у зворотній послідовності.
Таблиця 13.9.1. Замикання контактів при рамкових положеннях важелів підрульових перемикачів
| Положення важеля перемикача | Лівий перемикач | Правий перемикач | ||
| Висновки замкнутих контактів* | Електрообладнання, що включається | Висновки замкнутих контактів* | Електрообладнання, що включається | |
| 1 | 49а-49аL | Вказівник лівого повороту | 53е-53 | Очищувач вітрового скла вимкнено |
| 2** | 49а-49aL | Вказівник лівого повороту | 53е-53
53а-j | Короткочасна робота очищувача вітрового скла |
| 3 | — | Покажчики повороту вимкнені | 53с—53
53а-j | Уривчаста робота очищувача вітрового скла |
| 56—56b | Близьке світло фар | |||
| 4** | 49а-49аR | Вказівник правого повороту | 53а-53 | 1-а швидкість очищувача вітрового скла |
| 5 | 49a—49aR | Вказівник правого повороту | 53а-53Ь | 2-а швидкість очищувача вітрового скла |
| 6** | 30-56а | Сигналізація далеким світлом фар | 53ah—W | Омивач вітрового скла |
| 56—56Ь | Близьке світло фар | |||
| 7 | 56-56а | Далеке світло фар | 53ah—53Н | Резерв |
| 8** | — | — | 53ah—53Н | Резерв |
| 53ah—WH | Резерв | |||
* Позначення висновків нанесено на корпус перемикача.
** Нефіксоване положення.
