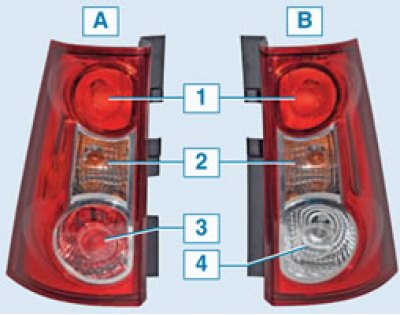

Розташування ламп у задніх ліхтарях: А – лівий ліхтар; В – правий ліхтар; 1 – лампа сигналу гальмування та габаритного світла; 2 – лампа покажчика повороту; 3 – лампа протитуманного світла; 4 – лампа світла заднього ходу
Застосовувані лампи, Артикули ламп.
Операції показані з лівого боку, з правого – аналогічно.

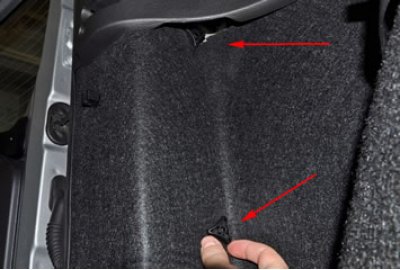

Відкрийте двері багажного відділення і відверніть дві пластикові гайки кріплення заднього ліхтаря.

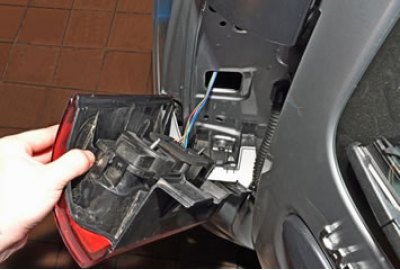

Вийміть ліхтар із порожнини у кузові, наскільки це дозволить проводка.

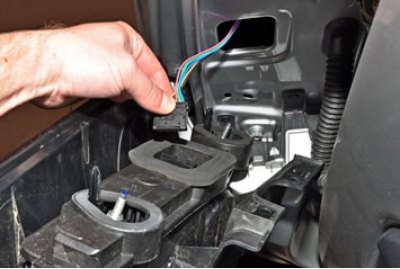

Відімкнувши фіксатор, від'єднайте роз'єм колодки проводів від ліхтаря.

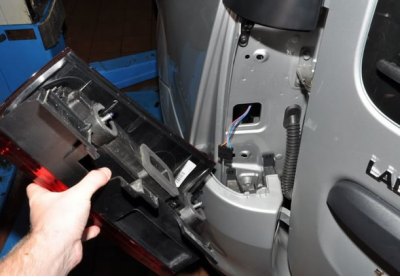

Повністю зніміть ліхтар.
Відімкнувши три фіксатори, вказані на фото.

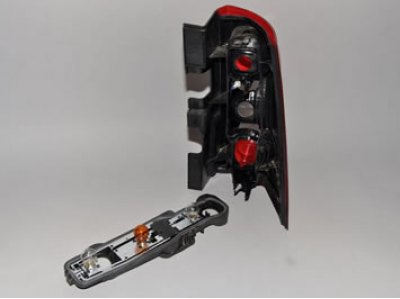

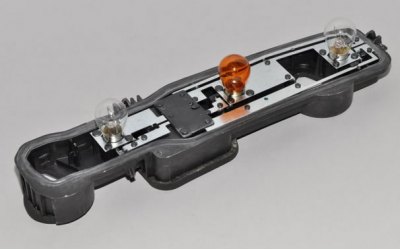

Зніміть задню кришку ліхтаря, де утримуються патрони з лампами.

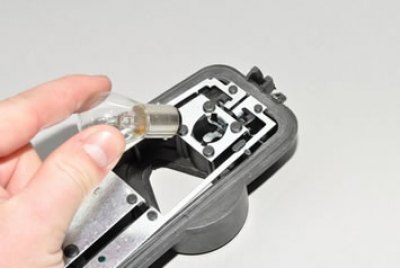

Натиснувши трохи на лампу і повернувши проти годинникової стрілки, витягніть її з патрона.
Ця лампа комбінована і відповідає за габаритне світло та стоп-сигнал. Тип – P21/5W.
При встановленні нової лампи виступи на цоколі лампи повинні потрапити в проріз на патроні. Зафіксуйте лампу в патроні, повернувши її до упору за годинниковою стрілкою.

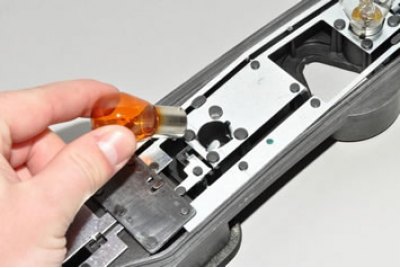

Так само замініть лампу покажчика повороту (Тип - PY21W) та лампу протитуманного світла (Тип - P21W).
На лампі поворотника також є виступи, які мають увійти у відповідні пази на цоколі.
У правому задньому ліхтарі також розташована лампа заднього ходу.

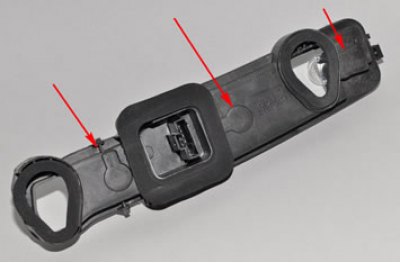

Зі зворотного боку кришки на кожному гнізді вказані типи ламп.
Встановіть усі деталі у зворотному порядку.
