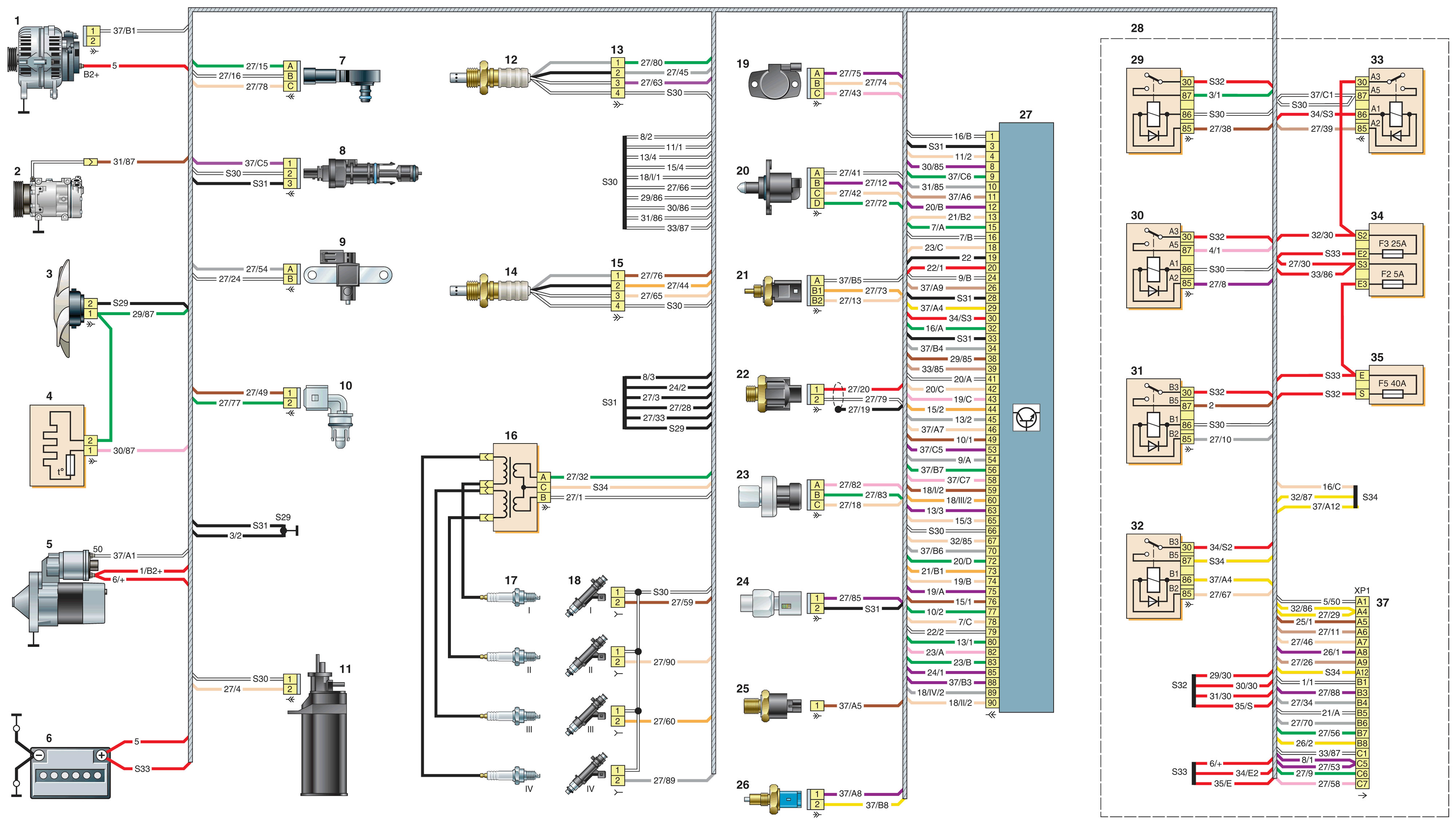

1 – генератор; 2 – компресор кондиціонера; 3 – вентилятор системи охолодження; 4 – додатковий резистор; 5 – стартер; 6 – акумуляторна батарея; 7 – датчик абсолютного тиску повітря; 8-датчик швидкості автомобіля; 9 - датчик положення колінчастого валу; 10 - датчик температури повітря на впуску; 11 - клапан продування адсорбера; 12 - керуючий датчик концентрації кисню; 13 - колодка з'єднання зі джгутом проводів керуючого датчика концентрації кисню; 14 – діагностичний датчик концентрації кисню; 15 - колодка з'єднання зі джгутом проводів діагностичного датчика концентрації кисню; 16 - котушка запалювання; 17 – свічки запалювання; 18 – форсунки; 19 - датчик положення дросельної заслінки; 20 – регулятор холостого ходу; 21 - датчик температури охолоджувальної рідини; 22 – датчик детонації; 23 - датчик тиску холодоагенту; 24 - датчик тиску в системі гідропідсилювача рульового керування; 25 - датчик сигналізатора недостатнього тиску олії; 26 – вимикач світла заднього ходу; 27 - електронний блок керування двигуном; 28 - блок запобіжників та ріпі в моторному відсіку; 29 – реле великої швидкості вентилятора системи охолодження; 30 – реле малої швидкості вентилятора системи охолодження; 31 - реле компресора кондиціонера; 32 - реле паливного насоса та котушки запалювання; 33 – головне реле; 34. 35 - запобіжники у блоці реле та запобіжників у моторному відсіку; 37 - колодка з'єднання з переднім джгутом проводів кузова
